- Van IACV
Tháo van IACV

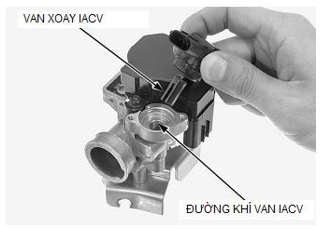

- Kiểm tra van trượt IACV và đường không khí van IACV có bám mụi than không.
- Vệ sinh van trượt van IACV và đường không khí van IACV nếu cần.
- Nối tạm giắc nối 4P của van IACV
- Xoay van trượt IACV theo ngược chiều kim đồng hồ.
- Giữ van IACV và bật công tắc máy ON
- Van trượt sẽ xoay khi dịch chuyển tới lui.
- Tháo giắc nối 4P của van IACV và lắp van IACV vào
- Kiểm tra lại tốc độ cầm chừng.
2. Kiểm tra hệ thống PCV
Kiểm tra hệ thống
- Dựng chân chống đứng.
- Khởi động động cơ khoảng 10 phút
- Ngừng động cơ
- Tháo lọc gió

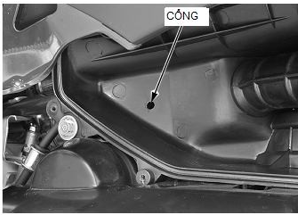

- Kiểm tra ống nối lọc gió và làm sạch
- Nếu cổng vào bị bám muội than thì kiểm tra van PCV
Tháo/lắp
- Tháo khoang hành lý
- Tháo ống thông hơi cacte khỏi van điện từ.
- Tháo nắp che bụi khỏi giắc nối và tháo giắc nối 2P của van điện từ PCV
- Tháo đai ốc và van PCV
- Lắp theo trình tự ngược lại so với qua trình tháo
- Moment: Đai ốc bắt van điện từ PCV 6 Nm (0,6 kgf.m, 4,4 lbf.ft)
Kiểm tra

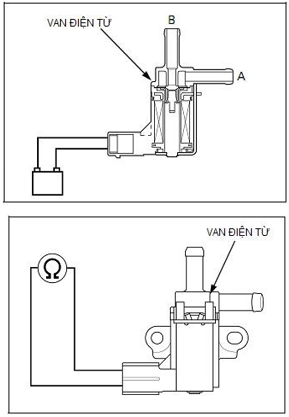

- Kiểm tra dòng khí từ A sang B. Dòng khí sẽ không qua đường này.
- Nối accu 12V với giắc nối 2P của van điện từ.
- Lúc này không khí sẻ đi từ A sang B
- Đo điện trở giửa các điện cực của giắc nối
- Tiêu chuẩn: 30 – 34Ω (20oC/68o F)
- Nếu vượt ra khỏi thông số kỹ thuật thay van PCV
Van kiểm tra PCV
- Tháo thân bướm ga
- Tháo đai ốc và nắp đạy
- Tháo van kiểm tra khỏi xylanh
- Kiểm tra lưỡi gà có bị hỏng và thay nếu cần.
- Thay van kiểm tra nếu vòng đệm cao su gãy, xuống cấp hay hư hỏng hay có khe hở giữa lưỡi gà và vòng đệm.
- Lắp theo trình tự ngược lại
3. Tháo/lắp và kiểm tra van PAIR
Tháo/lắp
- Tháo bộ lọc gió
- Tháo giắc nối 2P van điện từ PAIR
- Tháo ống cấp không khí PAIR
- Tháo đai ốc và van điện từ PAIR
- Lắp theo trình tự ngược lại.
Kiểm tra.
- Tháo van điện từ PAIR
- Kiểm tra không có dòng không khí đi từ A sang B chỉ khi có điện áp 12 V nối với điện cực van điện từ PAIR
- Kiểm tra điện trở van điện từ PAIR
- Tiêu chuẩn 20 – 24 Ω (20oC/68oF)
- Nếu điện trở đo được không nằm trong khoảng giá trị cho phép thay thế van điện từ PAIR
