Transistor là linh kiện bán dẫn có khả năng đóng – ngắt hoặc khuếch đại dòng điện. Trong điện ô tô, transistor thường được dùng thay cho rơ-le cơ khí nhằm tăng độ chính xác, giảm kích thước và nâng cao độ bền của hệ thống.
Transistor là gì

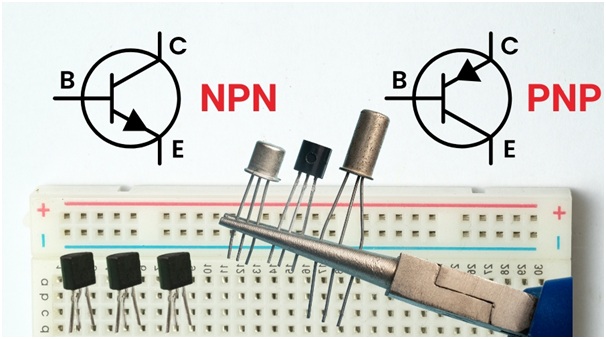

Về cấu tạo, transistor thường có 3 chân:
- B (Base – cực gốc)
- C (Collector – cực góp)
- E (Emitter – cực phát)
Chỉ cần một dòng điện nhỏ tại cực B, transistor có thể điều khiển một dòng điện lớn hơn chạy qua cực C và E.
Cấu tạo của Transistor
Transistor gồm ba lớp bán dẫn ghép với nhau hình thành hai mối tiếp giáp P-N , nếu ghép theo thứ tự PNP ta được Transistor thuận , nếu ghép theo thứ tự NPN ta được Transistor ngược. về phương diện cấu tạo Transistor tương đương với hai Diode đấu ngược chiều nhau.
Ba lớp bán dẫn được nối ra thành ba cực , lớp giữa gọi là cực gốc ký hiệu là B ( Base ), lớp bán dẫn B rất mỏng và có nồng độ
tạp chất thấp.
Hai lớp bán dẫn bên ngoài được nối ra thành cực phát ( Emitter ) viết tắt là E, và cực thu hay cực góp ( Collector ) viết tắt là C, vùng bán dẫn E và C có cùng loại bán dẫn (loại N hay P ) nhưng có kích thước và nồng độ tạp chất khác nhau nên không hoán vị cho nhau được.
Nguyên lý hoạt động của transistor trên ô tô
Nguyên lý hoạt động của transistor như một công tắc điện tử. Dòng điện nhỏ chạy vào cực gốc (B) có thể điều khiển dòng điện lớn hơn nhiều chạy từ cực phát (E) sang cực thu (C). Khi có dòng điện ở cực gốc, transistor dẫn điện; ngược lại, transistor ngưng dẫn điện, giống như một công tắc đóng mở.
Ngoài ra, Transistor cũng có khả năng khuếch đại tín hiệu. Tín hiệu nhỏ đưa vào cực gốc sẽ được khuếch đại lên thành tín hiệu lớn hơn ở cực thu, nhờ vào dòng điện điều khiển ở cực gốc.
Ứng dụng thực tế của transistor trên ô tô
Hiện nay, sự phát triển mạnh mẽ của ô tô điện (EV), hybrid và các hệ thống hỗ trợ lái tiên tiến (ADAS) đã đưa transistor công suất trở thành linh kiện trung tâm trong điện tử ô tô hiện đại. Trong đó, MOSFET và IGBT là hai công nghệ chủ đạo, dần thay thế các transistor lưỡng cực (BJT) truyền thống nhờ hiệu suất cao, độ tin cậy lớn và khả năng điều khiển chính xác bằng điện áp.
Các ứng dụng của MOSFET và IGBT trên ô tô gồm:
Ứng dụng của MOSFET trong hệ thống ECU
Trong ECU và BCM, MOSFET được sử dụng như công tắc điện tử tốc độ cao, điều khiển:
- Kim phun nhiên liệu
- Cảm biến vị trí bướm ga
- Van điện từ và actuator
MOSFET giúp ECU phản hồi gần như tức thời, tối ưu hóa hiệu suất động cơ, giảm tiêu hao nhiên liệu và hỗ trợ xử lý dữ liệu thời gian thực cho các hệ thống ADAS.
Ứng dụng của MOSFET trong bộ nghịch lưu động cơ điện
Trong ô tô điện, MOSFET SiC đóng vai trò cốt lõi trong inverter:
- Chuyển đổi DC (400–800V) từ pin sang AC ba pha
- Hiệu suất >95–98%
- Giảm tổn hao nhiệt và tăng tầm hoạt động của xe
So với IGBT silic truyền thống, SiC MOSFET cho phép:
- Tần số cao hơn
- Kích thước inverter nhỏ hơn
- Hệ thống làm mát đơn giản hơn
Các ứng dụng khác của MOSFET
MOSFET còn được dùng trong:
● Điều khiển kim phun nhiên liệu
● Điều khiển tốc độ không tải (IAC)
● Điều khiển van EGR
● Điều khiển hộp số tự động và solenoid
Nhờ tốc độ cao và tổn hao thấp, MOSFET giúp các hệ thống này hoạt động chính xác, bền bỉ và tiết kiệm năng lượng.
Ứng dụng IGBT trong ô tô truyền thống
Trong xe động cơ đốt trong, IGBT được dùng cho:
- Hệ thống đánh lửa điện tử
- Điều khiển bơm nhiên liệu
- Quạt làm mát
- ABS và ESC
IGBT giúp cải thiện hiệu suất, giảm khí thải và tăng độ an toàn.
IGBT trong ô tô điện và hybrid
IGBT là linh kiện chính trong:
- Inverter động cơ điện
- Bộ chuyển đổi DC-DC
- Bộ sạc trên xe (OBC)
- Hệ thống phanh tái sinh
Trong phân khúc phổ thông, IGBT vẫn chiếm ưu thế nhờ chi phí thấp và độ trưởng thành công nghệ cao.
Lỗi thường gặp khi học điện ô tô liên quan đến transistor
Trong quá trình học và thực hành điện ô tô, transistor (BJT, MOSFET, IGBT) là linh kiện xuất hiện rất nhiều trong ECU, mạch điều khiển và các hệ thống công suất. Tuy nhiên, do đặc tính kỹ thuật phức tạp, người học thường mắc phải nhiều lỗi dẫn đến đo sai, lắp sai hoặc chẩn đoán sai hư hỏng. Dưới đây là các lỗi thường gặp nhất.
- Nhầm lẫn loại transistor (BJT – MOSFET – IGBT)
Người học thường không phân biệt được transistor điều khiển bằng dòng (BJT) và transistor điều khiển bằng điện áp (MOSFET, IGBT), dẫn đến chọn sai linh kiện khi sửa chữa hoặc thay thế, làm mạch không hoạt động hoặc hư hỏng linh kiện. - Nhầm chân transistor (B–C–E hoặc G–D–S)
Do mỗi loại transistor và mỗi hãng có sơ đồ chân khác nhau, việc lắp nhầm chân rất phổ biến, gây chập mạch, transistor nóng nhanh hoặc mạch không hoạt động.
Hình 5: Kiểm tra chân transistor
- Không chú ý điện áp và dòng định mức
Nhiều trường hợp chọn transistor có điện áp chịu đựng hoặc dòng định mức thấp hơn yêu cầu thực tế, khiến linh kiện dễ cháy khi tải lớn hoặc khi có xung điện áp cao. - Không lắp mạch bảo vệ cho tải cảm ứng
Khi điều khiển cuộn dây, rơ-le, kim phun… nếu không lắp diode chống điện áp ngược, điện áp spike sinh ra có thể phá hủy transistor hoặc ECU. - Điều khiển Gate/Base không đúng kỹ thuật
Cấp điện áp Gate không đủ cho MOSFET hoặc không dùng điện trở hạn dòng cho Base của BJT khiến transistor dẫn không hoàn toàn, gây nóng và giảm tuổi thọ linh kiện. - Đo kiểm transistor sai phương pháp
Người học thường đo transistor ngay trên mạch hoặc chọn sai thang đo, dẫn đến kết luận nhầm linh kiện hỏng dù transistor vẫn còn tốt. - Không chú ý tản nhiệt cho transistor công suất
Transistor công suất nếu không được gắn tản nhiệt phù hợp hoặc keo tản nhiệt kém sẽ nhanh chóng quá nhiệt và hư hỏng sau thời gian ngắn làm việc.
Tóm lại, transistor đóng vai trò quan trọng trong quá trình hoạt động của ô tô. Vì vậy, người dùng cần nắm rõ các lưu ý khi sử dụng linh kiện này để đảm bảo ô tô hoạt động ổn định.
