Chẩn đoán là gì?
Hệ thống OBD là một chức năng tự chẩn đoán của xe được cung cấp bởi ECU.

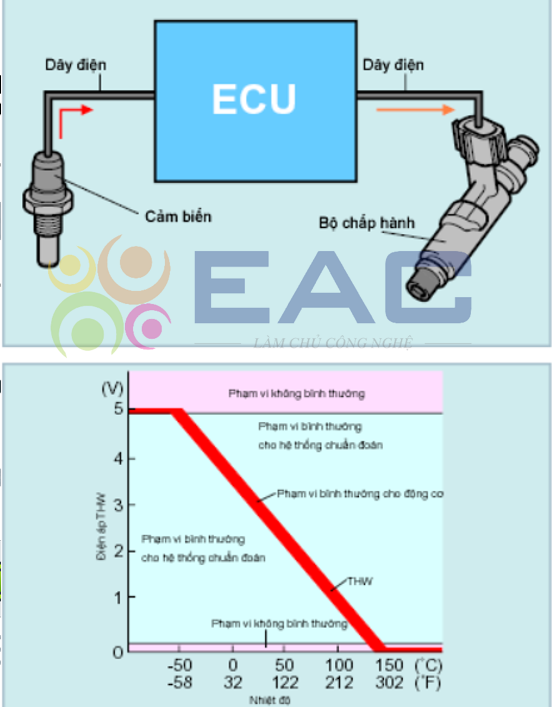

Dựa vào các tín hiệu nhận được từ các cảm biến mà phát hiện ra tình trạng của xe, ECU truyền các tín hiệu đến các bộ chấp hành một cách tối ưu cho tình trạng hiện tại.
ECU nhận các tín hiệu từ các cảm biến ở dạng điện áp.
Sau đó ECU có thể xác định các tình trạng của hệ thống bằng cách phát hiên những thay đổi điện áp của tín hiệu, đã được phát ra từ các cảm biến.
Vì vậy, ECU thường xuyên kiểm tra các tín hiệu (điện áp) đầu vào, rồi so sánh chúng với các giá trị chuẩn đã được lưu giữ trong bộ nhớ của ECU, và xác định ra bất cứ tình trạng bất thường nào.
Đồ thị bên trái chỉ ra đặt tính của cảm biến nhiệt độ nước.
Thông thường điện áp của cảm biến nhiệt độ nước làm mát dao động giữa 0.1V và 4.8V. Nếu điện áp đầu vào nằm trong phạm vi này, thì ECU xác nhận rằng tình trạng là bình thường. Nếu nó bị ngắn mạch (điện áp đầu vào thấp hơn 0.1V) hoặc hở mạch (điện áp vào lớn hơn 4.8V), thì ECU xác định rằng nó không bình thường.
Nếu ECU xác định tín hiệu đầu vào là bất thường, thì ECU sẽ bật sáng đèn báo hư hỏng (MIL) để thông báo cho lái xe biết và lưu lại mã chẩn đoán hư hỏng (DTC) trong bộ nhớ.
Cách đọc DTC
Các DTC có thể được hiển thị trên màn hình của máy chẩn đoán dưới dạng mã có 5 chữ số bằng cách nối Máy chẩn đoán với giắc DLC3 (Giắc nối truyền dữ liệu No. 3).
Các mã 2 con số sẽ phát ra qua sự nhấp nháy của đèn MIL bằng cách nối tắt các cực TE1 và E1 (hoặc TC và CG) của DLC 1, 2, hoặc 3.
