Hệ thống nhiên liệu trên động cơ Diesel

Hệ thống nhiên liệu trên động cơ Diesel

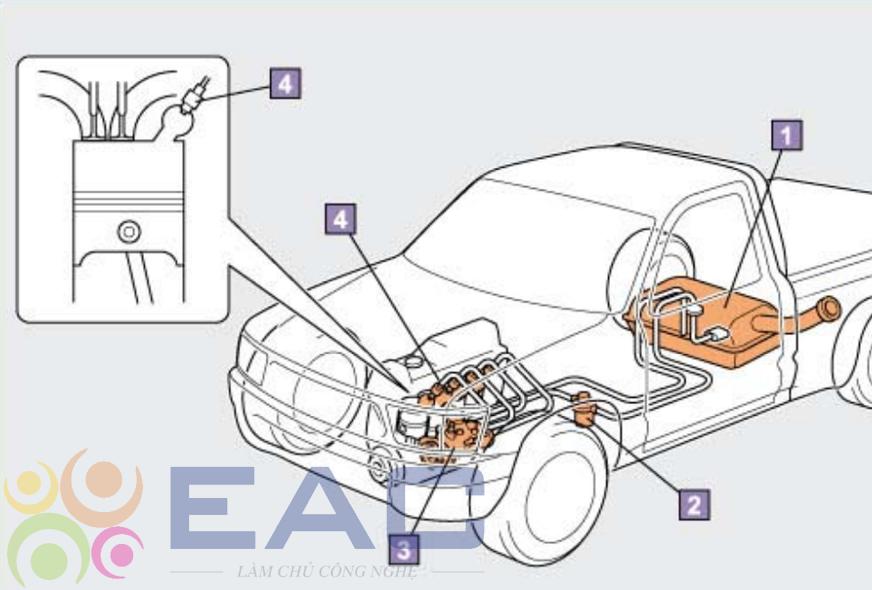

Hệ thống nhiên liệu của động cơ diesel phun nhiên liệu có áp suất cao vào trong buồng cháy, ở đó có không khí đã được nén lại đến áp suất cao. Điều này cần thiết bị đặc biệt không giống như động cơ xăng.

-Bình nhiên liệu
– Lọc nhiên liệu có bộ lắng nước
– Bơm cao áp
-Vòi phun

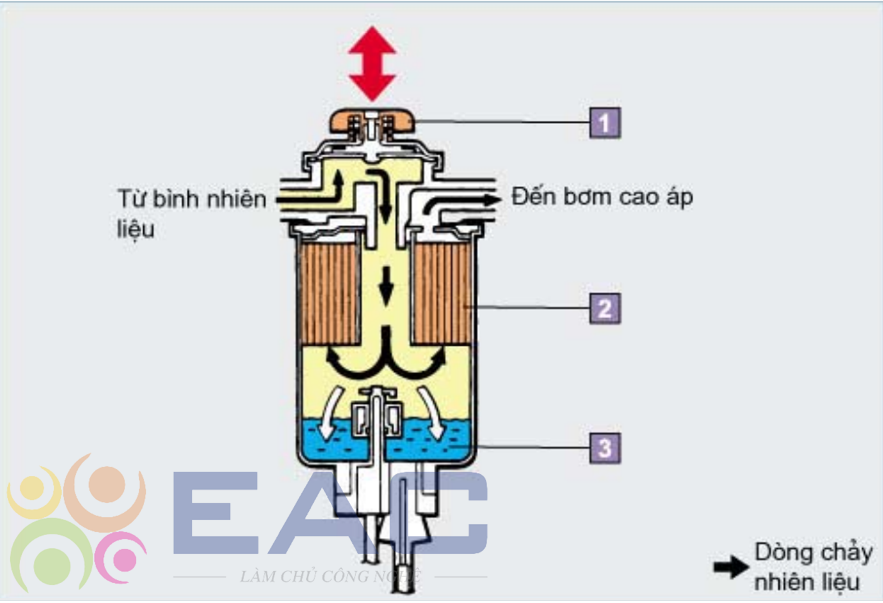

Lọc Nhiên Liệu

Thiết bị này loại bỏ bụi bẩn và nước ra khỏi nhiên liệu để bảo vệ bơm cao áp và vòi phun, chúng có các chi tiết được chế tạo rất chính xác. Bụi bẩn và nước phải được loại bỏ khỏi nhiên liệu để tránh cho bơm cao áp khỏi bị kẹt hay gỉ do bơm cao áp được bôi trơn bằng nhiên liệu diesel.

1 Bơm xả
2 Lọc nhiên liệu
3 Bộ lắng nước

Bơm Cao Áp

Có hai loại bơm cao áp dùng trong động cơ diesel:

Bơm cao áp loại cơ khí, nó điều khiển lượng phun và thời điểm nhiên liệu bằng cơ khí.
Bơm cao áp điện tử dùng ECU (Bộ điều khiển điện tử) trong hệ thống EFI-D (Diesel phun nhiên liệu điện tử).

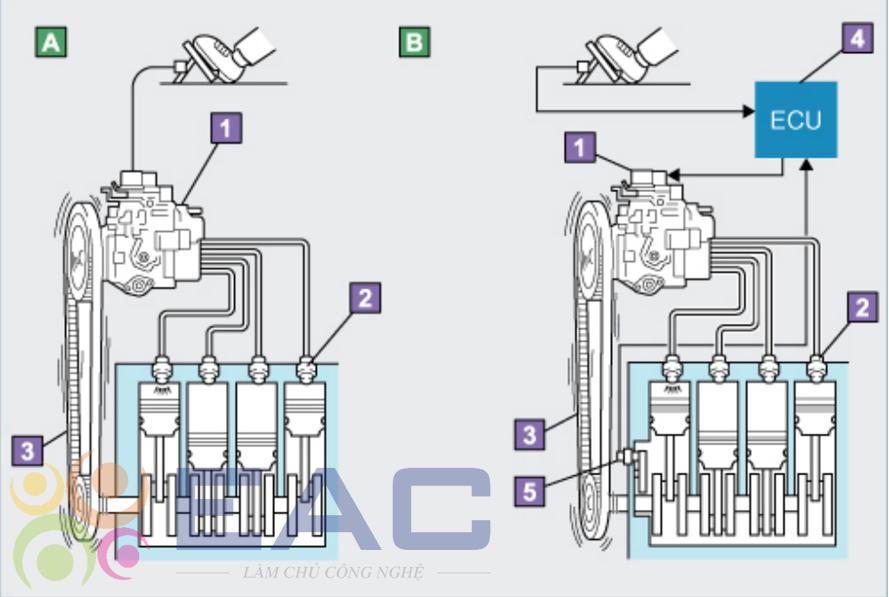

1 Bơm cao áp cơ khí
2 Bơm cao áp điện tử

-Bơm cao áp
-Vòi phun
-Đai dẫn động
-ECU
-Cảm biến

Bơm cao áp nén nhiên liệu và bơm nó đến các vòi phun.
Lượng phun nhiên liệu và thời điểm phun nhiên liệu được điều khiển bằng cơ khí tùy theo mức độ đạp chân ga và tốc độ động cơ.

Vòi Phun

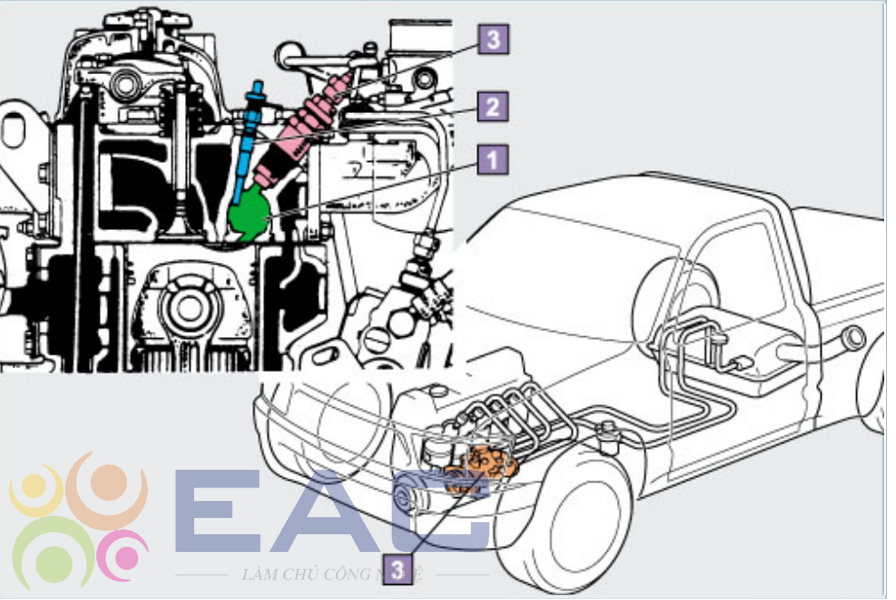

Kích chuột lên nút trên hình vẽ.
Bộ phận này nhận nhiên liệu có áp suất cao từ bơm cao áp và phun nó vào trong buồng cháy.
Khi áp suất của nhiên liệu được bơm lên bởi bơm cao áp vượt quá tải của lò xo áp suất, lực này sẽ đẩy kim của vòi phun đi lên. Điều đó làm cho lò xo áp suất bị nén lại và nhiên liệu được phun vào trong buồng cháy.
Áp suất nhiên liệu có thể được điều chỉnh bằng cách thay đổi chiều dày của tấm đệm điều chỉnh, nó sẽ thay đổi tải của lò xo áp suất có hiệu quả.

Lò xo áp suất
Kim phun
Thân vòi phun
Đệm điều chỉnh
