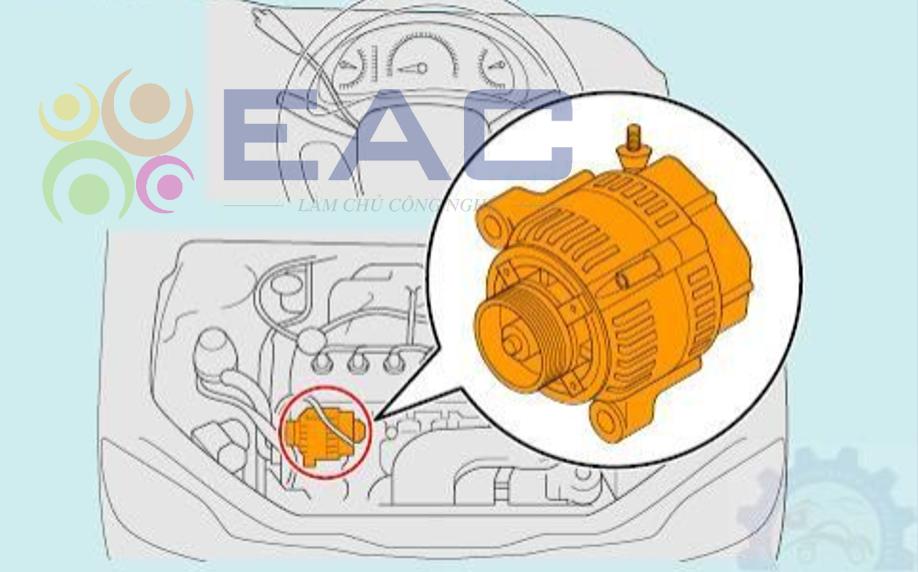

1. Dòng điện xoay chiều 3 pha

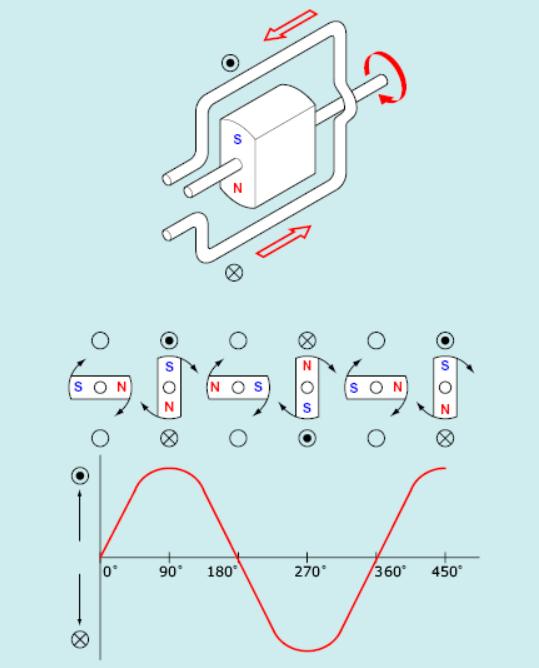

(1) Khi nam châm quay trong một cuộn dây, điện áp sẽ được tạo ra giữa hai đầu của cuộn dây. Điều này sẽ làm xuất hiện dòng điện xoay chiều.
(2) Mối quan hệ giữa dòng điện sinh ra trong cuộn dây và vị trí của nam châm được chỉ ra ở hình vẽ. Cường độ dòng điện lớn nhất được tạo ra khi các cực nam (S) và cực bắc (N) của nam châm gần cuộn dây nhất. Tuy nhiên chiều của dòng điện trong mạch thay đổi ngược chiều nhau sau mỗi nửa vòng quay của nam châm. Dòng điện hình sin được tạo ra theo cách này gọi là “dòng điện xoay chiều một pha”. Một chu kỳ ở đây là 3600 và số chu kỳ trong một giây được gọi là tần số.
(3) Để phát điện được hiệu quả hơn, người ta bố trí 3 cuộn dây trong máy phát như hình vẽ.
(4) Mỗi cuộn dây A, B và C được bố trí cách nhau 1200 và độc lập với nhau. Khi nam châm quay trong các cuộn dây sẽ tạo ra dòng điện xoay chiều trong mỗi cuộn dây. Hình vẽ dưới đây cho thấy mối quan hệ giữa 3 dòng điện xoay chiều và nam châm dòng điện được tạo ở đây là dòng điện xoay chiều 3 pha. Tất cả các xe hiện đại ngày nay đều sử dụng máy phát xoay chiều 3 pha.
2. Bộ chỉnh lưu
(1) Cơ cấu chỉnh lưu của máy phát điện xoay chiều
Cấu tạo

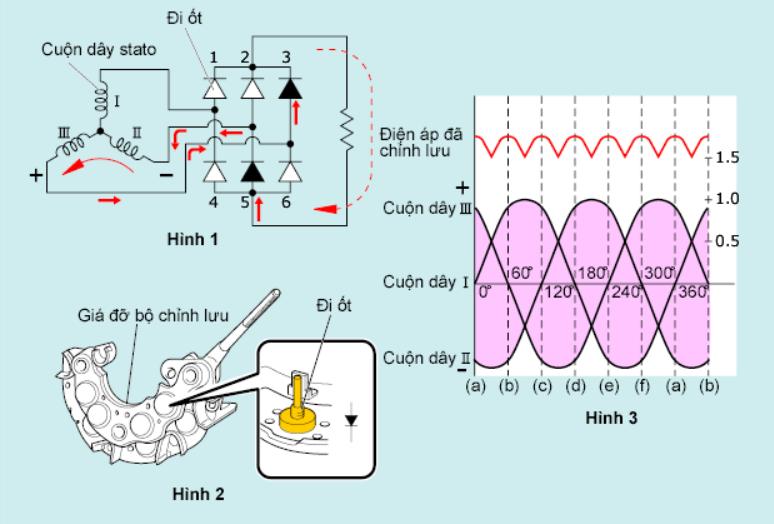

Máy phát điện xoay chiều trong thực tế có trang bị mạch chỉnh lưu như hình 1 để nắn dòng điện xoay chiều 3 pha. Mạch này có 6 điốt và được đặt trong giá đỡ của bộ chỉnh lưu như hình vẽ.
Chức năng
Khi rôto quay một vòng, trong các cuộn dây Stato dòng điện được sinh ra trong mỗi cuộn dây này được chỉ ra từ (a) tới (f) trong hình 3. ở vị trí (a), dòng điện có chiều dương được tạo ra ở cuộn dây III và dòng điện có chiều âm được tạo ra ở cuộn dây II. Vì vậy dòng điện chạy theo hướng từ cuộn dây II tới cuộn dây III.
Dòng điện này chạy vào tải qua điốt 3 và sau đó trở về cuộn dây II qua điốt 5. ở thời điểm này cường độ dòng điện ở cuộn dây I bằng 0. Vì vậy không có dòng điện chạy trong cuộn dây I.
Bằng cách giải thích tương tự từ các vị trí (b) tới (f) dòng điện xoay chiều được chỉnh lưu bằng cách cho qua 2 điốt và dòng điện tới các phụ tải được duy trì ở một giá trị không đổi.
