Với sự phát triển không ngừng của ngành công nghiệp ô tô, việc nâng cấp và cải tiến các thành phần kỹ thuật của xe ô tô trở nên quan trọng hơn bao giờ hết. Trong số những dòng xe phổ biến, Toyota Camry 2000 vẫn giữ vững vị thế của mình, nhưng nhận thức về sự tiến bộ công nghệ đã tạo ra một nhu cầu ngày càng tăng về việc cải thiện hiệu suất của các thành phần quan trọng như động cơ, hộp số, hệ thống chống bó cứng phanh (ABS), và hệ thống điều hòa không khí tự động. Đề tài này sẽ tập trung vào việc nghiên cứu, phân tích về phần động cơ, hộp số, hệ thống ABS, và hệ thống điều hòa không khí tự động của xe ô tô Camry 2000, nhằm đáp ứng nhu cầu ngày càng cao về hiệu suất, an toàn và thoải mái khi lái xe.
1. Động cơ 1MZ – FE:
Động cơ 1MZ-FE là một trong những động cơ xuất sắc của Toyota, được sử dụng trong nhiều dòng xe của hãng, bao gồm cả mẫu xe nổi tiếng như Toyota Camry, Lexus ES, và Toyota Sienna. Dưới đây là một sự giới thiệu về động cơ này:
– Kiểu động cơ: V6, động cơ xăng.
– Dung tích xi-lanh: 3.0 lít.
– Hệ thống van: DOHC (Double Overhead Camshaft) với 24 van.
– Phân phối van: VVT-i (Variable Valve Timing with Intelligence) – Công nghệ điều chỉnh thời gian mở/đóng van linh hoạt, giúp tăng cường hiệu suất và tiết kiệm nhiên liệu.
2. Hộp số E153:
| Loại hộp số | E153 | S52 | |
| Tỷ số truyền hộp số | Số 1 | 3.230 | 3.285 |
| Số 2 | 1.913 | 2.041 | |
| Số 3 | 1.258 | 1.322 | |
| Số 4 | 0.918 | 1.028 | |
| Số 5 | 0.731 | 0.820 | |
| Số lùi | 3.545 | 3.153 | |
| Tỷ số truyền vi sai | 3.933 | 4.176 | |
| Độ nhớt dầu | SAE 75W-90 | SAE 75W-90 | |
| Cấp dầu | API GL-4 hay GL-5 | API GL-4 hay GL-5 | |
3. Hệ thống phanh chống bó cứng – ABS:

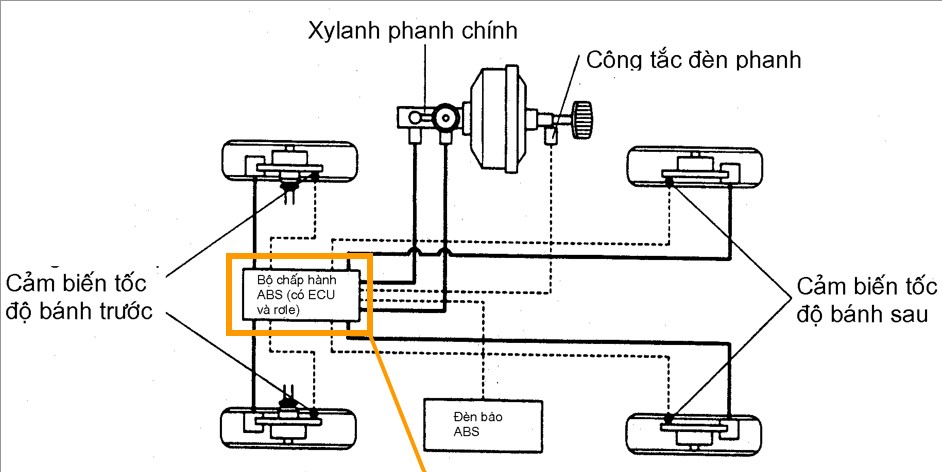

3.1. Sơ đồ hệ thống ABS:
3.2. Hoạt động của hệ thống ABS:
ABS không hoạt động
– Van giữ: tắt
– Van giảm áp: tắt
– Mô tơ: tắt
Chế độ giảm áp:
– Van giữ: bật
– Van giảm áp: bật
– Mô tơ: bật
4. Điều hòa không khí tự động:
Hệ thống điều hòa tự động sử dụng bảng điều khiển loại nút ấn.
1. Chú ý khi sửa chữa:
a. Tháo lắp nắp bạc trục khuỷu:

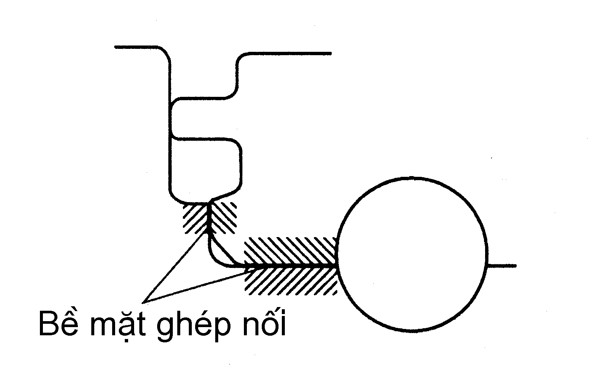

– Tháo: chú ý không làm hỏng bề mặt ghép nối của nắp bạc cổ trục chính như trong hình vẽ

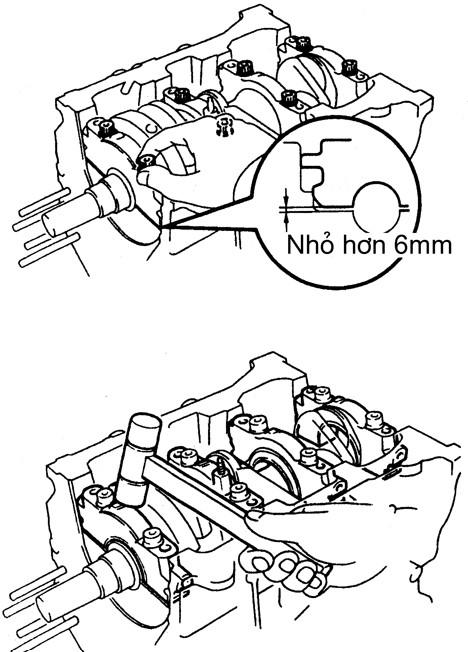

– Lắp: lắp hai bu lông phía trong và dùng tay ấn nắp bạc cổ trục vào cho đến khi khe hở là 6mm. Sau đó dùng búa nhựa gõ xuống

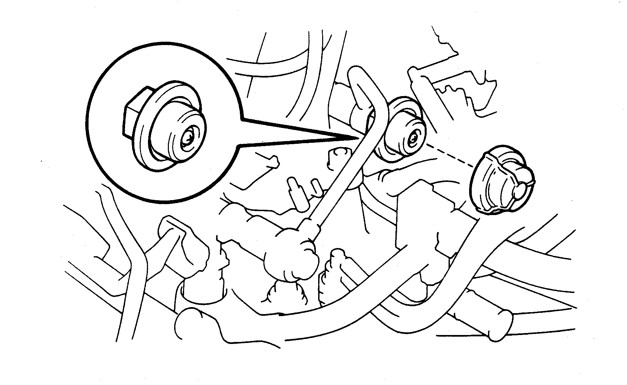

b. Kiểm tra bơm xăng:
Sử dụng chức năng Active Test của máy kiểm tra cầm tay để kích hoạt bơm xăng và kiểm tra qua bộ giảm rung
c. Lọc nhiên liệu trong bình:
Thay lọc sau mỗi 80 000km
2. Các chức năng điều khiển của điều hòa tự động:
| Điều khiển nhiệt độ khí thổi ra | Tính toán nhiệt độ khí cần thiết dựa trên nhiệt độ đặt, nhiệt độ trong xe, nhiệt độ bên ngoài và bức xạ mặt trời sau đó dẫn động mô tơ servo hòa trộn khí để điều khiển nhiệt độ khí thổi ra |
| Điều khiển tốc độ gió quạt | – Điều khiển tốc độ quạt gió dựa trên nhiệt độ. – Điều khiển khi đang sấy nóng động cơ (Warm – up) – Điều khiển làm trễ dòng khí (Time Lagged Air Flow) |
| Điều khiển chế độ thổi khí | – Chuyển chế độ thổi khí tùy theo nhiệt độ khí thổi ra – Điều khiển chế độ thổi khí Kính chắn gió- Chân (Def. – Foot) khi đang sấy nóng động cơ. |
| Điều khiển máy nén điều hòa | – Bật ly hợp từ khi bật công tắc AUTO – Tắt ly hợp từ khí: tốc độ động cơ thấy hơn giá trị nhất định, quạt gió tắt khi sấy động cơ và khi áp suất ga cao hay thấp bất thường – Bật rơ le ly hợp từ nếu công tắc sấy kính trước và quạt bật gió – Tắt ly hợp từ nếu máy nén bị kẹt – Tắt ly hợp từ nếu nhiệt độ khí quá thấp (3°C) – Điều khiển trễ máy nén |
| Điều khiển bù không tải | Trong khi máy nén hoạt động (kể cả khi cắt điều hòa để tăng tốc), ECU A/C sẽ gửi tín hiệu bù điều hòa đến ECU động cơ |
| Điều khiển sấy kính hậu | Tắt bộ sấy kính hậu sau 15 phút hoạt động |
| Tự chẩn đoán | – Kiểm tra đèn báo, hiển thị nhiệt độ và còi báo. – Kiểm tra các cảm biến và hiển thị mã lỗi – Kiểm tra quạt gió, các mô tơ servo và ly hợp từ có hoạt động chính xác khi đọc ECU kích hoạt không |
3. Kiểm tra:
a. Kiểm tra cảm biến lưu lượng khí loại dây sấy:
Thổi không khí vào cảm biến và kiểm tra kim đồng hồ giao động. Điện áp cực VG: 1.1 – 1.5V khi chạy không tải và A/C OFF.
Chú ý: không để dây sấy của cảm biến bị bám bẩn.
b. Kiểm tra mã lỗi ABS:
– Dùng dây kiểm tra nối Tc và E1 của giắc kiểm tra
– Bật khóa điện và đọc mã lỗi bằng đèn báo ABS
c. Xóa mã lỗi:
– Dùng dây kiểm tra nối Tc và E1 của giắc kiểm tra
– Bật khóa điện ON và đạp phanh 8 lần hay dơn trong 3 giây.
d. Kiểm tra tín hiệu của cảm biến tốc độ:
– Bật khóa điện ON, đèn báo ABS sáng và tắt sau 2 giây
– Tắt khóa điện, nối Ts và của giắc kiểm tra
– Khởi động động cơ và kiểm tra rằng đèn ABS nháy với chu kì 0.13 giây
– Lái thẳng xe với tốc độ 45-55 km/h trong vài giây và không đạp phanh.
– Dừng xe, tắt kháo điện OFF
– Dùng dây kiểm tra nối Tc và E1 của giắc kiểm tra
– Bật khóa điện ON và đọc mã lỗi bằng đèn báo ABS
Động cơ mạnh mẽ của Camry 2000 không chỉ mang lại hiệu suất vượt trội mà còn đảm bảo độ tin cậy cao, giúp xe vận hành mạnh mẽ và ổn định. Hộp số được thiết kế thông minh, cung cấp trải nghiệm lái xe mượt mà và tiết kiệm nhiên liệu. Hệ thống ABS (Chống bó cứng phanh) không chỉ là một tính năng an toàn quan trọng mà còn là một yếu tố quyết định giúp người lái kiểm soát xe hiệu quả trong các tình huống khẩn cấp. Ngoài ra, hệ thống điều hòa không khí tự động của Camry 2000 mang lại sự thoải mái và tiện ích cho người lái và hành khách. Khả năng tự động điều chỉnh nhiệt độ và luồng không khí tạo ra một môi trường lái xe thư giãn và thoải mái. Tóm lại, qua việc tìm hiểu về các tính năng của xe ô tô Camry 2000, chúng ta có thể tự hào về sự kết hợp hài hòa giữa hiệu suất, an toàn và thoải mái trong một chiếc xe ô tô đẳng cấp của những năm 2000.
