Kim phun dầu điện tử là công nghệ tiên tiến trong ngành ô tô, giúp tối ưu hóa hiệu suất và giảm thiểu khí thải. Bài viết này sẽ khám phá các giai đoạn hoạt động của kim phun dầu điện tử, từ quá trình mở, phun nhiên liệu đến đóng lại, để hiểu rõ nguyên lý và tầm quan trọng của nó trong hệ thống nhiên liệu động cơ.

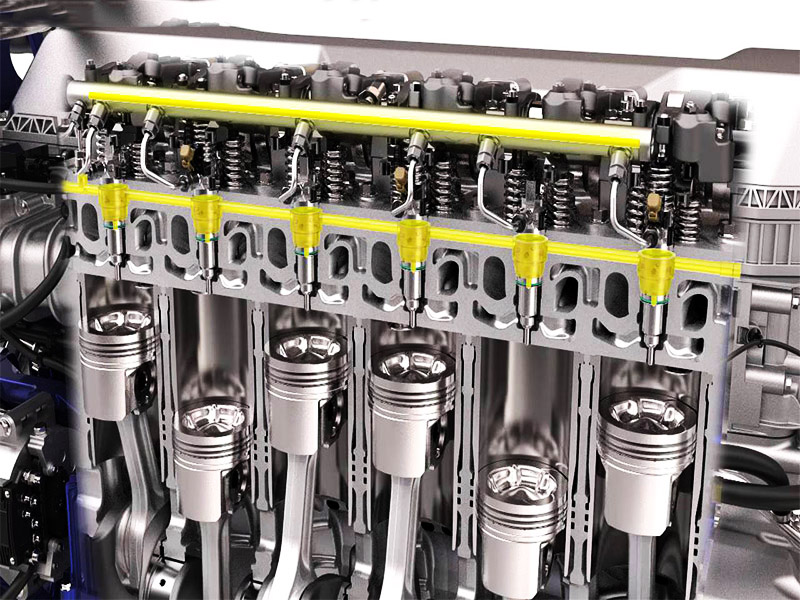

Vòi phun điện tử có thời điểm phun và lượng phun được điều khiển bằng van điện từ dưới sự điều khiển của ECU.
Hoạt động của vòi phun có thể chia làm 4 giai đọan chính khi động cơ làm việc và bơm cao áp tạo ra áp suất cao:
– Kim phun đóng (khi có áp lực dầu tác dụng).
– Kim phun mở (bắt đầu phun).
– Kim phun mở hoàn toàn.
– Kim phun đóng (kết thúc phun).
Các giai đoạn hoạt động là kết quả của sự phân phối lực tác dụng lên các thành phần của kim phun. Khi động cơ dừng lại và không có áp suất trong ống phân phối, lò xo kim đóng kim phun.
1- Lỗ phun ; 2- Kim phun ; 3- Khoang chứa Diesel kim phun ; 4- Lò xo ; 5- Piston điều khiển ; 6- Đầu nối ống dầu hồi ; 7- Khoang điều khiển ; 8- Van từ ; 9- Cuộn dây từ ; 10- Lỗ tiết lưu ;11- Đầu nối đường ống cao áp ; 12- Thân vòi phun ; 13- Ecu ;14- Đầu nối đến EDU ;15- Đường dầu vào ; 16- Đường dầu hồi ; 17- Lỗ xả ; 18- Lò xo
1. Kim phun đóng (ở trạng thái nghỉ) :
Nhiên liệu từ Rail đến vòi và theo đường ống dẫn sẽ đi đến buồng điều khiển 7 thông qua tiết lưu 10 buồng điều khiển được nối với đường dầu về thông qua lỗ xả 17 được điều khiển bởi van từ 8(solenoid).
Khi không có dòng điện chạy đến cuộn dây từ 9 thì lực lò xo 18 lớn hơn áp suất trong buồng điều khiển, do đó van từ 8 bị đẩy xuống đóng lỗ xả 17 lại, vì thế áp suất tác dụng lên piston điều khiển 5 và nén lò xo 4 cao hơn áp suất dầu tại thân ty kim 2. Kết quả là kim bị đây xuống dưới và làm kín lỗ phun với buồng đốt.
2. Khi kim phun mở ( bắt đầu phun ).
Khi cuộn dây từ có dòng điện, lực hấp dẫn của cuộn dây từ sẽ kéo van từ 8 lên trên lỗ xả 17 mở nhiên liệu chảy ra. Điều này làm cho áp suất ở buồng điều khiển giảm xuống, kết quả là áp lực tác dụng lên piston điều khiển cũng giảm theo. Khi áp suất trên piston điều khiển giảm xuống thấp hơn áp suất tác dụng lên ty kim, thì áp suất tại ty kim thắng lực ép lò xo 4 cho kim phun mở ra và nhiên liệu phun vào buồng đốt qua các lỗ phun.
3. Kim phun mở hoàn toàn:
Nhiên liệu qua đầu ra rồi chảy bên dưới ống rò nhiên liệu và piston điều khiển, nâng piston lên và tăng cường phản ứng đóng mở cửa miệng. Khi dòng điện tiếp tục tác dụng lên cuộn dây từ, kim phun lên cao nhất làm cho tốc độ phun đạt mức cao nhất (kim phun mở hoàn toàn)
4. Kim phun đóng (kết thúc phun ).
Khi dòng điện qua van điện từ bị ngắt, lò xo đẩy van từ đi xuống và van từ đóng lỗ xả lại. Lỗ xả đóng đã làm cho áp suất trong buồng điều khiển van tăng lên thông qua lỗ nạp. Áp suất này tương đương với áp suất trong ống và làm tăng lực tác dụng lên đỉnh piston điều khiển. Lực này cùng với lực của của lò xo bây giờ cao hơn lực tác dụng của buồng chứa và ty kim đóng lại. Tốc độ đóng của ty kim phụ thuộc vào dòng chảy của nhiên liệu qua lỗ nạp.
Việc tìm hiểu các giai đoạn hoạt động của kim phun dầu điện tử cho thấy sự phức tạp và quan trọng của công nghệ này trong việc tối ưu hóa hiệu suất động cơ và giảm khí thải. Hiểu biết về hoạt động của kim phun dầu điện tử giúp cải thiện quản lý và bảo dưỡng hệ thống nhiên liệu, đồng thời thúc đẩy sự phát triển bền vững và thân thiện với môi trường trong công nghệ ô tô.
