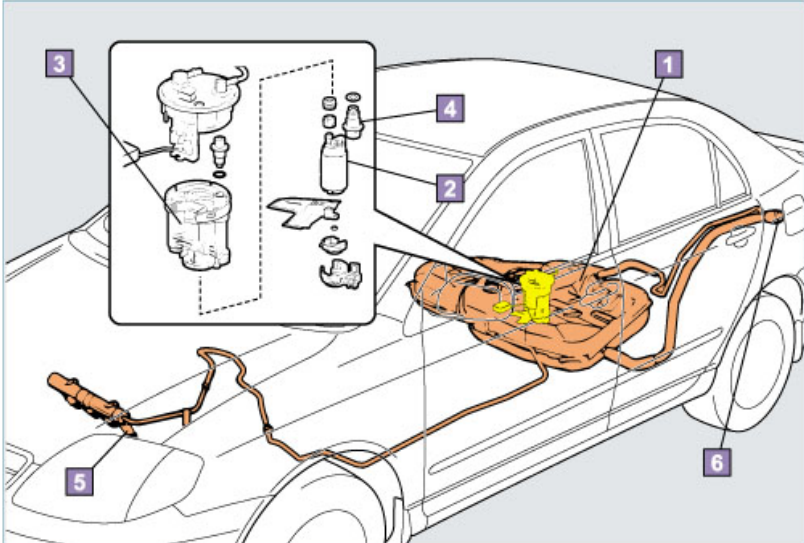

Hệ Thống Nhiên Liệu
Kích chuột lên các số tương ứng trong hình vẽ.
Hệ thống nhiên liệu cung cấp nhiên liệu đến động cơ. Ngoài ra, nó còn có chức năng loại bỏ những chất bẩn và bụi cũng như điều chỉnh việc cung cấp nhiên liệu.
Bình nhiên liệu, Bơm nhiên liệu, Lọc nhiên liệu, Bộ điều áp nhiên liệu, Vòi phun, Nắp bình nhiên liệu

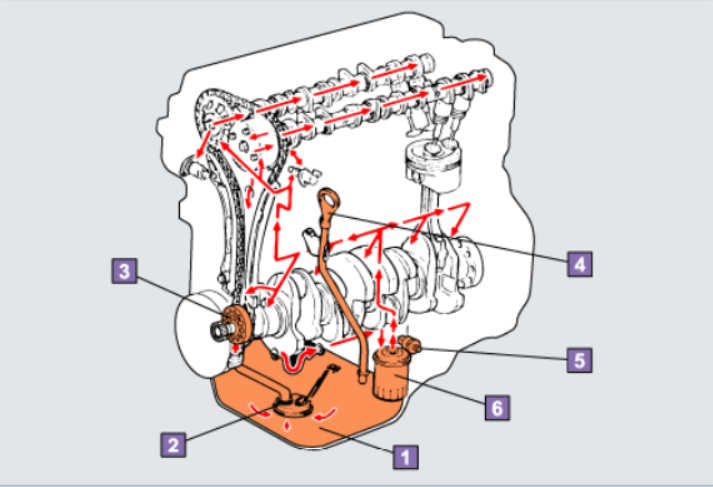

Hệ thống bôi trơn
Hệ thống bôi trơn dùng một bơm dầu để liên tục cung cấp dầu động cơ đến khắp phần bên trong động cơ. Hệ thống này giảm ma sát giữa các chi tiết bằng màng dầu. Nếu động cơ chạy không có dầu, chức năng của nó sẽ bị kém đi, hay thậm chí gây nên chảy. Ngoài tác dụng bôi trơn, dầu động cơ còn làm mát và làm sạch động cơ.
Cácte dầu
Lưới lọc dầu
Bơm dầu
Que thăm dầu (thước đo mức dầu)
Công tắc áp suất dầu
Lọc dầu

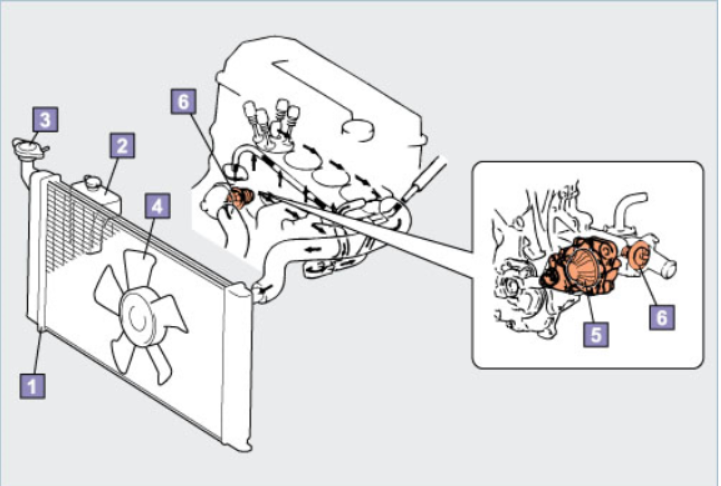

Hệ Thống Làm Mát
Hệ thống lám mát điều khiển nhiệt độ động cơ đến giá trị tối ưu (80 đến 90OC theo nhiệt độ nước làm mát) bằng cách tuần hoàn nước làm mát khắp trong động cơ.
Quạt làm mát sẽ làm nguội nước làm mát trong két nước và bơm nước sẽ tuần hoàn nước làm mát qua nắp quy lát và thân máy.
Két nước
Bình chứa
Nắp két nước
Quạt làm mát
Bơm nước
Van hằng nhiệt
