Động cơ điện trên xe BEV và hybrid được bố trí theo nhiều cách để tối ưu hóa hiệu suất, không gian và tính năng vận hành. Các cấu hình chính bao gồm: một động cơ (single motor), hai động cơ (dual motor), động cơ trên bánh xe (motor-on-wheels), với các biến thể có hoặc không có hộp số.
1. Bố trí một động cơ (Single Motor)
Mô tả: Một động cơ điện được đặt ở trục trước hoặc sau, truyền lực qua bộ truyền động (differential) đến bánh xe. Đây là cấu hình đơn giản nhất, phổ biến trên BEV giá rẻ và hybrid nhẹ.
Cấu tạo:-Động cơ (thường là PMSM hoặc Induction) kết nối với trục qua bộ truyền đơn giản (gear ratio cố định).
-Biến tần (inverter) điều khiển tốc độ và torque.
-Pin cung cấp năng lượng, đặt ở sàn xe để cân bằng trọng tâm.
Ưu điểm:
-Chi phí thấp: Chỉ cần một động cơ và biến tần, giảm giá thành (rẻ hơn 20-30% so với dual motor).
-Đơn giản: Dễ bảo trì, phù hợp xe đô thị nhỏ như Nissan Leaf (40 kW motor, trục trước).
-Tiết kiệm năng lượng: Hiệu suất cao ở tốc độ thấp (90-95%).
Nhược điểm:
-Hạn chế về lực kéo: Chỉ dẫn động một trục (FWD hoặc RWD), kém hiệu quả trên địa hình khó.
-Torque thấp hơn: Không phù hợp xe hiệu suất cao (ví dụ: Tesla Model 3 Standard Range chỉ 225 Nm).
Ứng dụng: Nissan Leaf (FWD, single PMSM), Toyota Prius hybrid (PMSM trước hỗ trợ động cơ xăng).
Có/Không hộp số:
-Có hộp số: Dùng bộ truyền đơn cấp (single-speed gear, tỷ số 8:1 đến 10:1) để tối ưu torque. Ví dụ: Nissan Leaf dùng single-speed gear.
-Không hộp số: Truyền trực tiếp (direct drive), đơn giản nhưng hạn chế ở tốc độ cao. Ít phổ biến do cần động cơ mạnh hơn.
Sơ đồ single motor – Động cơ trước, truyền qua differential đến bánh trước, pin dưới sàn
2. Bố trí hai động cơ (Dual Motor)
Mô tả: Hai động cơ điện, mỗi động cơ điều khiển một trục (trước và sau), tạo hệ dẫn động 4 bánh (AWD). Phổ biến trên BEV hiệu suất cao và hybrid cao cấp.
Cấu tạo:
-Một động cơ trước (thường PMSM cho torque cao), một động cơ sau (PMSM hoặc Induction).
-Hai biến tần riêng biệt, điều khiển độc lập torque mỗi trục.
-Hệ thống quản lý torque (torque vectoring) để phân bổ lực kéo.
Ưu điểm:
-Lực kéo mạnh: AWD tăng khả năng bám đường, phù hợp off-road hoặc tăng tốc nhanh (ví dụ: Tesla Model Y Dual Motor, 0-100 km/h trong 3.5s).
-Linh hoạt: Phân bổ torque trước/sau (ví dụ: 60% sau, 40% trước khi vào cua).
-Hiệu suất cao: Tối ưu năng lượng nhờ điều khiển độc lập (hiệu suất 92-95%).
Nhược điểm:
-Giá cao: Chi phí tăng 30-50% do hai động cơ và biến tần.
-Phức tạp: Cần ECU mạnh hơn để phối hợp hai động cơ.
Ứng dụng: Tesla Model S Plaid (dual PMSM, 1.020 hp), Porsche Taycan (dual PMSM), Toyota RAV4 Hybrid (PMSM trước, Induction sau).
Có/Không hộp số:
-Có hộp số: Single-speed gear riêng cho mỗi trục, tối ưu torque và tốc độ. Ví dụ: Porsche Taycan dùng 2-speed gear ở trục sau.
-Không hộp số: Direct drive, phổ biến hơn do động cơ điện có torque cao ngay từ 0 rpm, giảm chi phí.

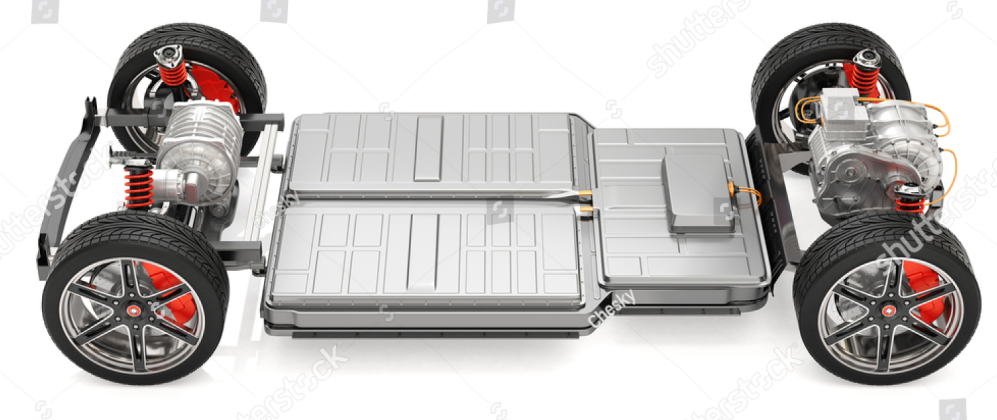

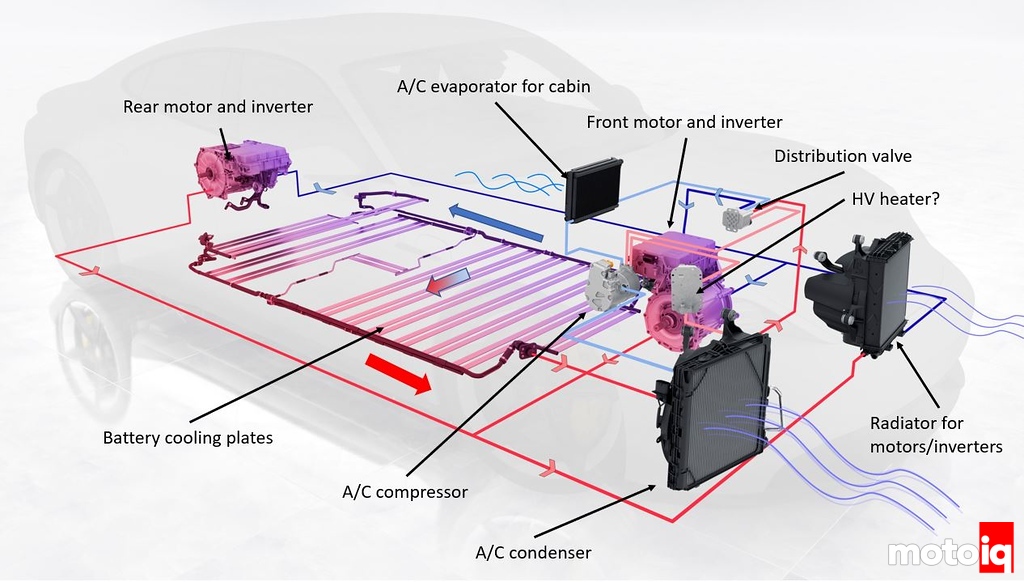

(Minh họa: Sơ đồ dual motor – Động cơ trước/sau, mỗi động cơ qua differential đến bánh, pin giữa xe.)
3. Động cơ trên bánh xe (Motor-on-Wheels/In-Wheel Motor)
Mô tả: Mỗi bánh xe được gắn một động cơ điện nhỏ (thường là BLDC hoặc PMSM), loại bỏ trục truyền động và differential. Đây là công nghệ tiên tiến, thử nghiệm trên BEV cao cấp.
Cấu tạo:
-Động cơ nhỏ (10-50 kW) tích hợp trong bánh xe, thường là BLDC hoặc Axial Flux Motor.
-Biến tần riêng cho mỗi động cơ, điều khiển torque độc lập.
-Pin vẫn ở sàn xe, kết nối qua dây dẫn cao áp.
Ưu điểm:
-Torque vectoring tối ưu: Điều khiển từng bánh độc lập, tăng bám đường (ví dụ: Lordstown Endurance in-wheel motor đạt 600 Nm/bánh).
-Không gian rộng: Loại bỏ trục truyền, tăng chỗ cho pin hoặc khoang hành lý.
-Hiệu suất cao: Giảm tổn hao truyền động (hiệu suất 95-97%).
Nhược điểm:
-Trọng lượng lớn: Động cơ trên bánh tăng khối lượng không lò xo (unsprung mass), ảnh hưởng xử lý xe.
-Giá rất cao: Chi phí tăng 50-70% so với single motor, do cần 4 động cơ và biến tần.
-Bảo dưỡng khó: Động cơ tiếp xúc môi trường (nước, bụi), dễ hỏng.
Ứng dụng: Lordstown Endurance (BEV, 4 in-wheel BLDC), Rivian R1T thử nghiệm in-wheel PMSM, xe concept như Aptera.
Có/Không hộp số:
-Không hộp số: Direct drive, động cơ gắn trực tiếp vào bánh, tối ưu torque tức thì.
-Có hộp số: Hiếm, chỉ dùng trong xe tải nặng (planetary gear nhỏ trong bánh).

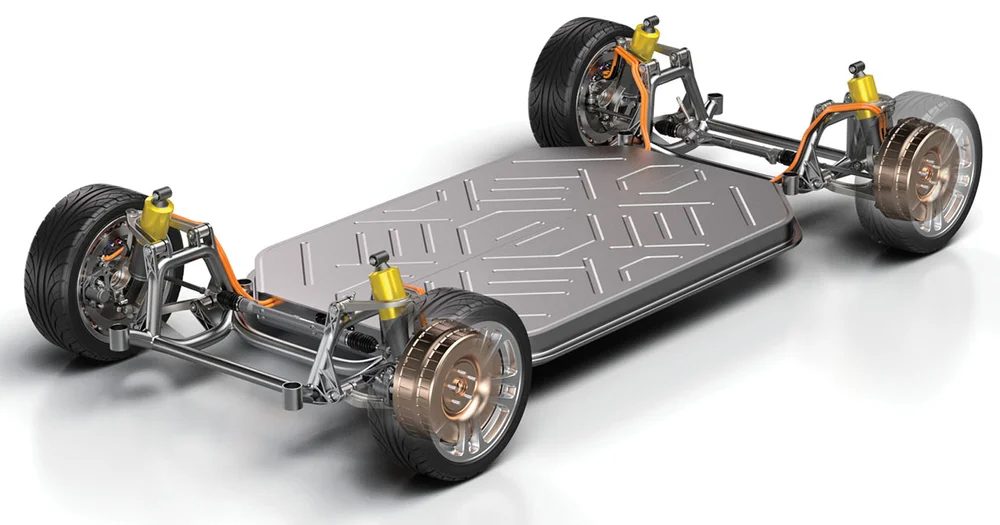

(Minh họa: Sơ đồ motor-on-wheels – 4 động cơ nhỏ trong bánh, không trục truyền, pin dưới sàn.)
4. SO SÁNH CÁC CÁCH BỐ TRÍ
Bảng so sánh (dựa trên Felss, 2025):
Bố trí Hiệu suất Lực kéo Chi phí Ứng dụng
Single Motor Cao (90-95%) Trung Thấp BEV/hybrid giá rẻ
Dual Motor Cao (92-95%) Cao Trung BEV/hybrid hiệu suất
Motor-on-Wheels Rất cao (95-97%) Rất cao Cao BEV cao cấp, concept
Có/Không hộp số:
-Single/Dual Motor: Single-speed gear phổ biến, tỷ số 8:1-10:1, tối ưu tốc độ và torque. Direct drive ngày càng được ưa chuộng (Tesla dùng direct drive cho Model 3).
-Motor-on-Wheels: Gần như chỉ dùng direct drive, do động cơ đã tích hợp trong bánh, giảm tổn hao truyền động.
Xu hướng:
-Dual motor chiếm ưu thế trên BEV AWD (70% thị phần, theo IDTechEx).
-Motor-on-wheels tăng trưởng trong xe concept và off-road, nhờ torque vectoring.
-Direct drive phổ biến hơn, giảm chi phí và trọng lượng so với single-speed gear.
5. ỨNG DỤNG THỰC TẾ
-Single Motor: Nissan Leaf (FWD, PMSM 110 kW, single-speed gear), phù hợp đô thị.
-Dual Motor: Tesla Model Y (AWD, dual PMSM, direct drive), tăng tốc 3.5s.
-Motor-on-Wheels: Lordstown Endurance (4 BLDC in-wheel, 600 Nm/bánh), tối ưu off-road.
