Hệ thống hỗ trợ lái tiên tiến – Advanced Driver Assistance Systems – ADAS

Bài viết này sẽ tập trung vào cấu trúc của ADAS, các thuật toán điều khiển chính, và các ví dụ ứng dụng trên các dòng xe thông dụng. Nội dung được cập nhật dựa trên các tiến bộ công nghệ đến năm 2025, khi ADAS đang chuyển dần từ cấp độ 2 (hỗ trợ một phần) sang cấp độ 3 (tự động có điều kiện) theo tiêu chuẩn SAE.

1.1 Kiến trúc hệ thống

ADAS được xây dựng dựa trên một kiến trúc tích hợp, bao gồm các lớp: thu thập dữ liệu, xử lý, ra quyết định và thực thi. Có hai mô hình chính:

1.1.1 Kiến trúc tập trung (Centralized): Dữ liệu từ tất cả cảm biến được gửi về một bộ xử lý trung tâm (domain controller) để fusion và quyết định. Mô hình này phổ biến ở xe cao cấp, giúp tối ưu hóa hiệu suất nhưng đòi hỏi công suất tính toán cao.

1.1.2 Kiến trúc phân tán (Distributed): Xử lý cục bộ tại từng cảm biến, giảm tải cho hệ thống trung tâm, phù hợp với xe phổ thông để giảm chi phí.

Hệ thống ADAS hoạt động theo chu kỳ thời gian thực (real-time), sử dụng lập lịch ưu tiên để xử lý dữ liệu khẩn cấp như phanh khẩn cấp trước các tình huống thông thường như điều chỉnh tốc độ.

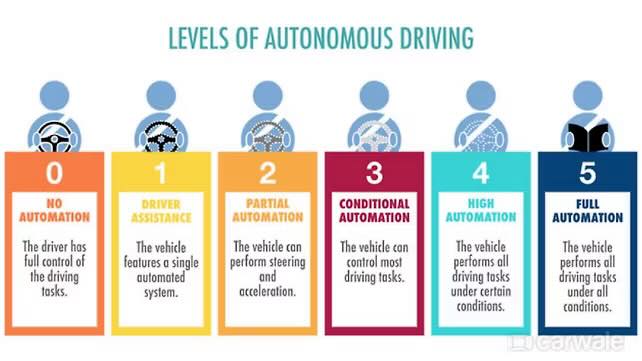

1.2 Các cấp độ tự động hóa trong ADAS

Theo SAE International, ADAS nằm ở cấp độ 0-3:

-Cấp 0: Không hỗ trợ (chỉ cảnh báo).

-Cấp 1: Hỗ trợ cơ bản (ví dụ: kiểm soát hành trình).

-Cấp 2: Hỗ trợ một phần (ví dụ: giữ làn và kiểm soát tốc độ đồng thời).

-Cấp 3: Tự động có điều kiện (xe tự lái trong một số tình huống, nhưng người lái phải sẵn sàng can thiệp).

Đến nay, nhiều xe đã đạt cấp 2+, với dự báo thị trường ADAS đạt 92 tỷ USD.

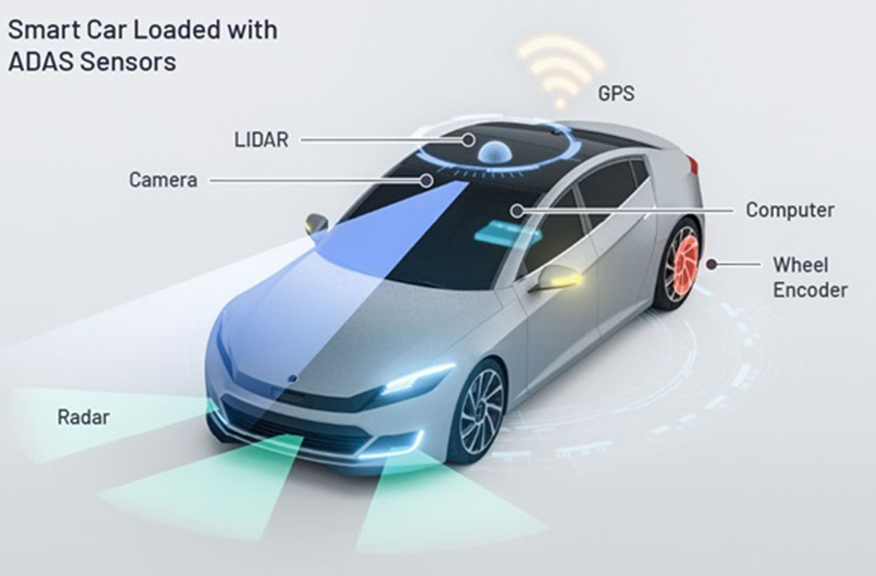

2.1 Cảm biến (Sensors)

Cảm biến là “mắt và tai” của ADAS, thu thập dữ liệu môi trường xung quanh xe. Các loại chính:

2.1.1 Camera: Sử dụng cho nhận diện làn đường, biển báo giao thông, phát hiện người đi bộ. Có camera mono (đơn) và stereo (lập thể) để đo khoảng cách. Độ phân giải thường Full HD (1920×1080) cho camera quang học và 640×480 cho hồng ngoại (IR).

2.1.2 Radar: Phát hiện vật cản ở khoảng cách xa (lên đến 250m), hoạt động tốt trong sương mù hoặc mưa. Có radar ngắn (SRR, 24GHz, phạm vi 50m) và dài (LRR, 77GHz).

2.1.3 LiDAR: Sử dụng laser để tạo bản đồ 3D, chính xác cao nhưng chi phí đắt, thường dùng trong xe tự lái cấp cao.

2.1.4 Ultrasonic: Cho khoảng cách gần (1-13.5m), dùng cho hỗ trợ đỗ xe.

2.1.5 Hồng ngoại và nhiệt: Phát hiện người hoặc động vật trong đêm tối.

Sensor fusion (hợp nhất cảm biến) kết hợp dữ liệu từ nhiều nguồn để tăng độ chính xác, ví dụ RACam (Radar + Camera).

2.2 Bộ xử lý (Processors)

2.2.1 ECU (Electronic Control Unit): Xử lý dữ liệu từ cảm biến. Xe hiện đại có đến 90 ECU. Sử dụng SoC (System on Chip) với lõi đa nhân, GPU và AI accelerator như NVIDIA Drive AGX Orin (200 TOPS) hoặc Mobileye EyeQ5 (24 TOPS).

2.2.2 Bộ quản lý pin và năng lượng: Đảm bảo hiệu suất thấp công suất cho xử lý thời gian thực.

2.3 Bộ chấp hành (Actuators)

Bao gồm hệ thống phanh, lái, ga. Ví dụ: Phanh khẩn cấp tự động (AEB) kích hoạt bơm phanh hoặc hệ thống lái điện tử điều chỉnh vô lăng để giữ làn.

3.1 Tổng quan về thuật toán

Thuật toán ADAS dựa trên AI/ML để xử lý dữ liệu, bao gồm học máy (Machine Learning) và học sâu (Deep Learning). Chúng thực hiện các nhiệm vụ như phát hiện đối tượng, dự đoán hành vi và ra quyết định.

3.2 Thuật toán phát hiện và nhận diện

3.2.1 Object Detection: Sử dụng CNN (Convolutional Neural Networks) như ResNet, Inception để phân loại vật cản, người đi bộ. Ví dụ: YOLO (You Only Look Once) giúp phát hiện chướng ngại vật trong thời gian thực.

3.2.2 Semantic Segmentation: Phân chia hình ảnh thành các vùng (làn đường, xe khác), sử dụng U-Net hoặc DeepLab.

3.2.3 Lane Detection: Sử dụng EDF (Edge Distribution Function), lọc steerable và model fitting để theo dõi làn đường, xử lý tắc nghẽn bằng ROI thích ứng.

3.3 Thuật toán điều khiển động học

3.3.1 Adaptive Cruise Control (ACC): Sử dụng Kalman Filter để ước lượng khoảng cách và tốc độ, điều chỉnh ga/phanh để giữ khoảng cách an toàn.

3.3.2 Automatic Emergency Braking (AEB): Tính toán rủi ro va chạm bằng thuật toán dự đoán quỹ đạo, sử dụng MRF (Markov Random Fields) cho theo dõi xe.

3.3.3 Lane Keeping Assist (LKA): Sử dụng PID controller hoặc MPC (Model Predictive Control) để điều chỉnh lái dựa trên vị trí làn đường.

3.4 Thuật toán giám sát người lái

3.4.1 Driver Monitoring: Phát hiện mệt mỏi bằng CNN cho theo dõi mắt (gaze estimation), SVM cho phát hiện chớp mắt, đạt độ chính xác 98-99%.

3.4.2 Head-Pose Estimation: Sử dụng HyperFace hoặc CNN để ước lượng tư thế đầu, dự đoán sự chú ý.

3.4.3 Tích hợp AI/ML

Sử dụng RNN/LSTM cho dự đoán hành vi thời gian, và sensor fusion để hợp nhất dữ liệu. Thách thức: Xử lý dữ liệu lớn, yêu cầu GPU và cloud computing với 5G.

4.1 Hỗ trợ an toàn

4.1.1 Forward Collision Warning (FCW): Cảnh báo va chạm phía trước.

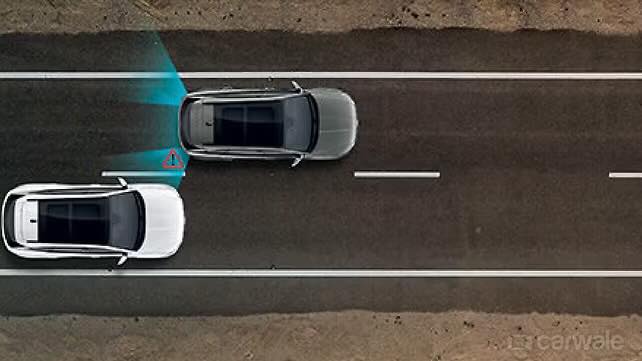

4.1.2 Blind Spot Detection (BSD): Phát hiện điểm mù bằng radar.

4.1.3 Crosswind Stabilization: Điều chỉnh phanh để chống gió ngang.

4.2 Hỗ trợ lái

4.2.1 Lane Departure Warning (LDW) và Lane Centering: Giữ xe ở giữa làn.

4.2.2 Traffic Sign Recognition: Nhận diện biển báo bằng camera.

4.3 Hỗ trợ đỗ xe và khác

4.3.1 Automatic Parking: Sử dụng ultrasonic cho đỗ tự động.

4.3.2 Night Vision: Hồng ngoại để nhìn ban đêm.

5.1 Tesla Model 3/Y

ADAS: Autopilot cấp 2+, sử dụng camera, radar và ultrasonic. Thuật toán: CNN cho object detection, Kalman cho ACC. Tính năng: Full Self-Driving (FSD) với lane change tự động. Đến nay, tích hợp V2X cho giao tiếp xe-xe.

5.2 BMW 5 Series

ADAS: Driving Assistant Professional, cấp 2. Cảm biến: Lidar + camera. Thuật toán: ML cho pedestrian detection, MPC cho lane keeping. Tính năng: ACC với stop-and-go, emergency braking.

5.3 Mercedes-Benz S-Class

ADAS: Drive Pilot cấp 3 (từ 2022, cập nhật 2025). Cảm biến: Lidar, radar dài. Thuật toán: Deep Learning cho prediction, sensor fusion. Tính năng: Tự lái trên cao tốc dưới 60km/h.

5.4 Toyota Camry

ADAS: Toyota Safety Sense 3.0. Cảm biến: Camera + radar. Thuật toán: AI cho traffic sign recognition. Tính năng: Pre-Collision System, Lane Tracing Assist.

5.5 Ford Mustang Mach-E

ADAS: BlueCruise cấp 2 (hands-free). Thuật toán: Driver monitoring bằng IR camera, CNN cho gaze estimation. Tính năng: Highway driving assist, với 225.000 xe sử dụng đến 2023, dự kiến mở rộng hơn nữa.

5.6 Honda Accord

ADAS: Honda Sensing Elite cấp 3. Thuật toán: Kalman Filter cho vehicle tracking.

5.7 Volvo XC90

ADAS: Pilot Assist. Cảm biến: Camera + radar. Thuật toán: AI cho collision avoidance.

5.8 Hyundai Tucson

ADAS: Hyundai SmartSense. Tính năng: Blind-Spot Collision Avoidance, sử dụng ultrasonic.

6.1 Thách thức

-An toàn và độ tin cậy: Lỗi thuật toán có thể dẫn đến tai nạn, cần kiểm tra nghiêm ngặt.

-Chi phí: Cảm biến LiDAR đắt đỏ nhưng đang giảm nhờ sản xuất hàng loạt.

-Môi trường: Hiệu suất giảm trong mưa, sương; giải pháp: Sensor fusion và AI chống nhiễu.

-Quy định: EU và Mỹ yêu cầu áp dụng AEB từ 2020, mở rộng những năm tiếp theo.

6.2 Xu hướng

-Tích hợp 5G và V2X cho giao tiếp thời gian thực.

-Chuyển sang cấp 3-4, với AI tiên tiến hơn (e.g., TinyAI cho edge computing).

-Thị trường Bắc Mỹ dự kiến tăng 13.8% CAGR đến 2034.

ADAS đại diện cho bước tiến lớn trong hệ thống điện điện tử ô tô, kết hợp cấu trúc phức tạp, thuật toán thông minh và ứng dụng thực tế để nâng cao an toàn. Trong những năm tới, ADAS sẽ phổ biến hơn, hướng tới xe tự lái hoàn toàn. Người học sửa chữa ô tô cần nắm vững các khái niệm này để ứng dụng trong thiết kế, vận hành và bảo dưỡng ô tô.
