Điện tử công suất trong ô tô hybrid và xe điện – Kiến trúc hệ thống điển hình và xu hướng phát triển

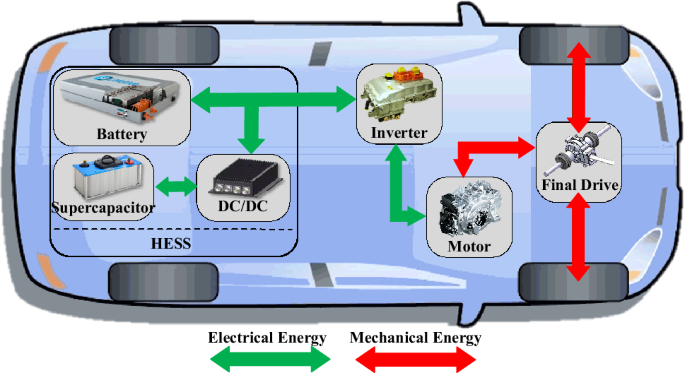

Trong kiến trúc hệ thống của mẫu Tesla Model Y, pin lithium-ion có dung lượng 75 kWh hoạt động ở mức điện áp từ 400V đến 800V đóng vai trò nguồn năng lượng chính. Pin này cung cấp điện cho bộ chuyển đổi DC-DC Buck với công suất từ 3 kW đến 5 kW, bộ chuyển đổi này sẽ giảm điện áp xuống mức 12V để cấp nguồn cho các phụ tải phụ trợ như đèn chiếu sáng, hệ thống giải trí và các thiết bị điện tử khác.

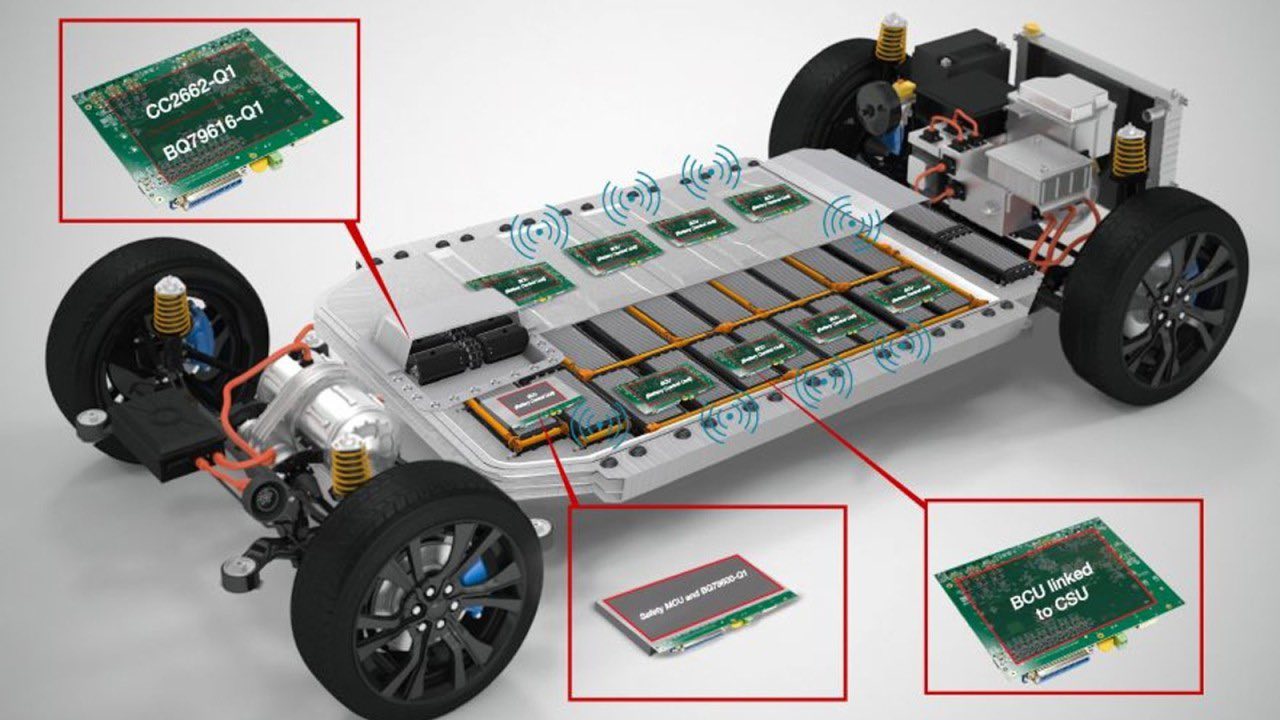

Đồng thời, bộ sạc trên xe (On-Board Charger – OBC) với công suất từ 11 kW đến 22 kW, sử dụng cấu trúc PFC (Power Factor Correction) kết hợp với LLC (mạch cộng hưởng), nhận nguồn điện xoay chiều từ lưới điện 220V một pha hoặc ba pha (Mỹ, Nhật) để sạc pin. Bộ nghịch lưu sử dụng công nghệ SiC (Silicon Carbide) với công suất 350 kW, áp dụng thuật toán FOC (Field Oriented Control), chuyển đổi điện một chiều từ pin thành điện xoay chiều ba pha để cấp cho động cơ đồng bộ nam châm vĩnh cửu PMSM với mô-men xoắn lên đến 500 Nm. Hệ thống quản lý pin (Battery Management System – BMS) kết hợp với hệ thống làm mát chất lỏng đảm bảo pin và các linh kiện hoạt động ổn định. Thuật toán FOC đảm bảo điều khiển vectơ từ trường một cách chính xác, mang lại mô-men xoắn mượt mà và hiệu suất cao. Kiến trúc điện áp 800V cho phép sử dụng dây dẫn mỏng hơn 30% so với hệ thống 400V, giảm trọng lượng xe và hỗ trợ sạc nhanh với công suất lên đến 350 kW, giúp sạc từ 10% đến 80% dung lượng pin chỉ trong dưới 15 phút.

Trong kiến trúc hệ thống của xe hybrid Toyota sử dụng công nghệ Power-Split, động cơ đốt trong (ICE) dung tích 1.8 lít cung cấp năng lượng cơ học đến bộ phân chia công suất (Power-Split Device – PSD) sử dụng bánh răng hành tinh, bộ phận này sẽ truyền mô-men xoắn trực tiếp đến bánh xe.

Bộ nghịch lưu A nhận năng lượng từ động cơ điện MG1 với công suất 50 kW, động cơ này hoạt động như máy phát điện để sạc pin hoặc hỗ trợ ICE. Pin lithium-ion có dung lượng 1.3 kWh cung cấp điện cho bộ nghịch lưu B, bộ nghịch lưu này sẽ cấp nguồn cho động cơ điện MG2 với công suất 60 kW để kéo xe và trong trường hợp PHEV, hệ thống còn tích hợp thêm bộ sạc trên xe (OBC). Hệ thống hỗ trợ phanh tái sinh bidirectional, cho phép thu hồi năng lượng từ bánh xe về pin trong quá trình giảm tốc, giúp tăng hiệu suất tổng thể và giảm tiêu thụ nhiên liệu.

Thị trường điện tử công suất dành cho xe điện được dự kiến tăng trưởng mạnh mẽ từ mức 51.73 tỷ USD vào năm 2025 lên 67.42 tỷ USD vào năm 2030, với tốc độ tăng trưởng trung bình hàng năm (CAGR) là 5.4%, nhờ nhu cầu cao về xe điện và công nghệ tiết kiệm năng lượng.

Kiến trúc điện áp cao từ 800V đến 1000V mang lại nhiều lợi ích quan trọng, bao gồm giảm dòng điện chạy qua hệ thống, từ đó cho phép sử dụng dây dẫn nhẹ hơn 30% so với hệ thống 400V, giảm trọng lượng tổng thể của xe và cải thiện hiệu suất. Ngoài ra, kiến trúc này hỗ trợ sạc nhanh với công suất từ 350 kW đến 1000 kW, giúp rút ngắn thời gian sạc đáng kể mà không cần cáp làm mát phức tạp, đồng thời giảm chi phí cho các trạm sạc. Trung Quốc đang dẫn đầu xu hướng này với hơn 70 mẫu xe áp dụng, chẳng hạn như BYD Seal và NIO ET7, nơi hệ thống 800V cho phép sạc nhanh hơn và hoạt động ở nhiệt độ cao hơn nhờ sử dụng linh kiện SiC.

“Sơ đồ kiến trúc 800 V điển hình (BYD/NIO): Dây mỏng, sạc nhanh 350 kW.”

Công thức tính toán điện trở dây dẫn là R = rho*L/S, trong đó việc giảm dòng điện I dẫn đến giảm yêu cầu về tiết diện dây S, từ đó giảm trọng lượng tổng thể của hệ thống điện.

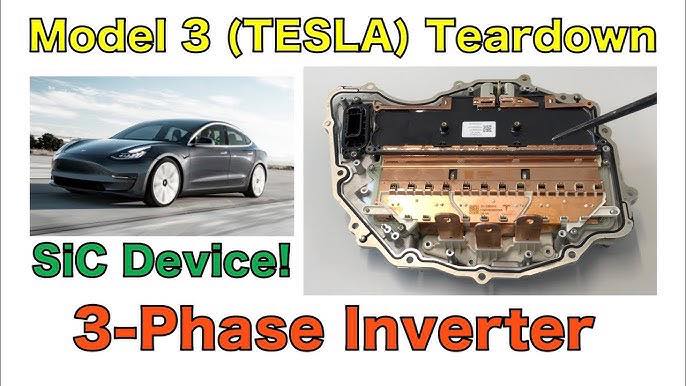

Bộ nghịch lưu sử dụng hoàn toàn công nghệ SiC đang trở thành xu hướng, như trong mẫu Tesla Cybertruck với công suất 500 kW và điện áp 800V, nơi linh kiện SiC giúp giảm tổn hao chuyển mạch và tăng khả năng hoạt động ở nhiệt độ cao. Mẫu BYD Seal áp dụng mô-đun 8-in-1 SiC, tích hợp inverter, OBC và DC-DC vào một hộp duy nhất, giúp giảm kích thước, tăng mật độ công suất và cải thiện hiệu suất tổng thể nhờ die attach tiên tiến và kết nối đồng.

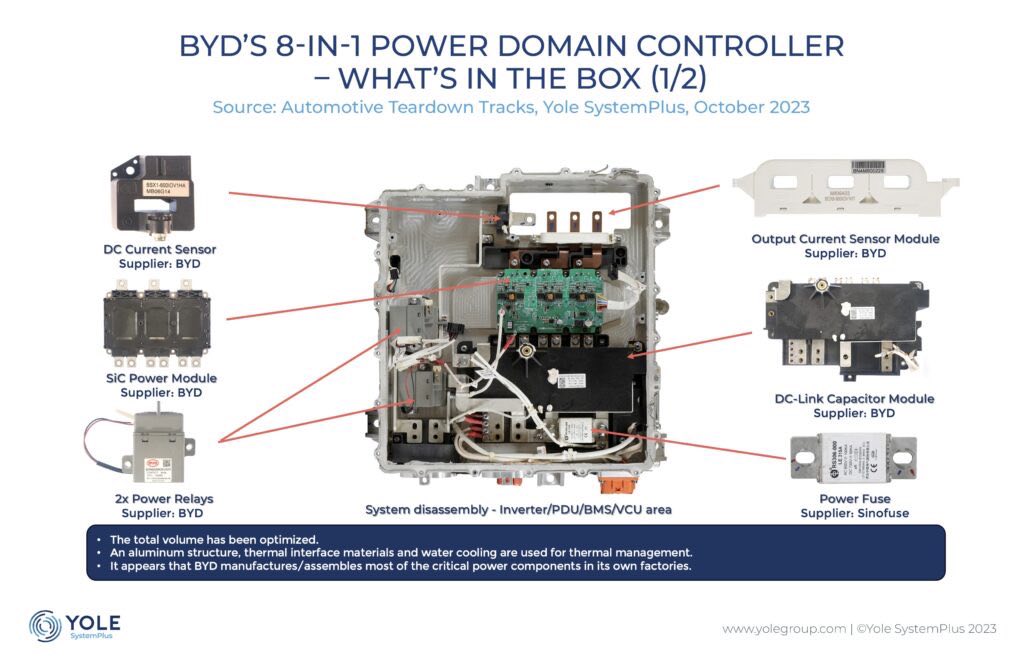

Teardown BYD Seal 8-in-1 SiC: Tích hợp cao, hiệu suất vượt trội.

Công thức tính tổn hao công suất là P_loss = f*E_sw, trong đó SiC giảm E_sw xuống còn 1/10 so với công nghệ truyền thống, dẫn đến hiệu suất cao hơn và ít nhiệt hơn.

Công nghệ GaN (Gallium Nitride) được áp dụng trong OBC và DC-DC converter mang lại hiệu suất vượt trội lớn hơn 98%, với công suất lên đến 22 kW, đồng thời hỗ trợ chức năng Vehicle-to-Grid (V2G) cho phép xe điện truyền năng lượng hai chiều với lưới điện. GaN cho phép tốc độ chuyển mạch cao, giảm tổn hao và tăng mật độ công suất, phù hợp cho các hệ thống sạc nhanh và bidirectional, với mật độ công suất vượt 3 kW/L.

Thuật toán Model Predictive Control (MPC) dựa trên AI dự đoán tải trọng và tối ưu hóa thu hồi năng lượng lên đến 40%, trong khi công nghệ 5G Over-The-Air (OTA) cho phép cập nhật firmware thời gian thực, giống như hệ thống Full Self-Driving (FSD) của Tesla, giúp cải thiện chức năng mà không cần đưa xe đến đại lý. OTA còn hỗ trợ triển khai phần mềm liên tục, tăng tính an toàn và hiệu suất hệ thống điện tử công suất.

Kết luận: Điện tử công suất là yếu tố quyết định sự phát triển của xe điện đến năm 2035, với các công nghệ SiC, GaN và 800V làm nền tảng chính, hỗ trợ chuyển đổi năng lượng hiệu quả và tích hợp thông minh.
