Tổng quan hệ thống làm mát ô tô điện

Hệ thống làm mát trong EV có nhiệm vụ duy trì nhiệt độ tối ưu cho các bộ phận điện tử công suất cao, bao gồm:

-Bộ pin (Battery Pack): Là nguồn năng lượng chính, pin Li-ion dễ bị ảnh hưởng bởi nhiệt độ cao, dẫn đến giảm dung lượng và nguy cơ cháy nổ.

-Bộ nghịch lưu (Inverter): Chuyển đổi dòng điện một chiều từ pin thành xoay chiều cho motor, tạo ra nhiệt lớn do tổn hao năng lượng.

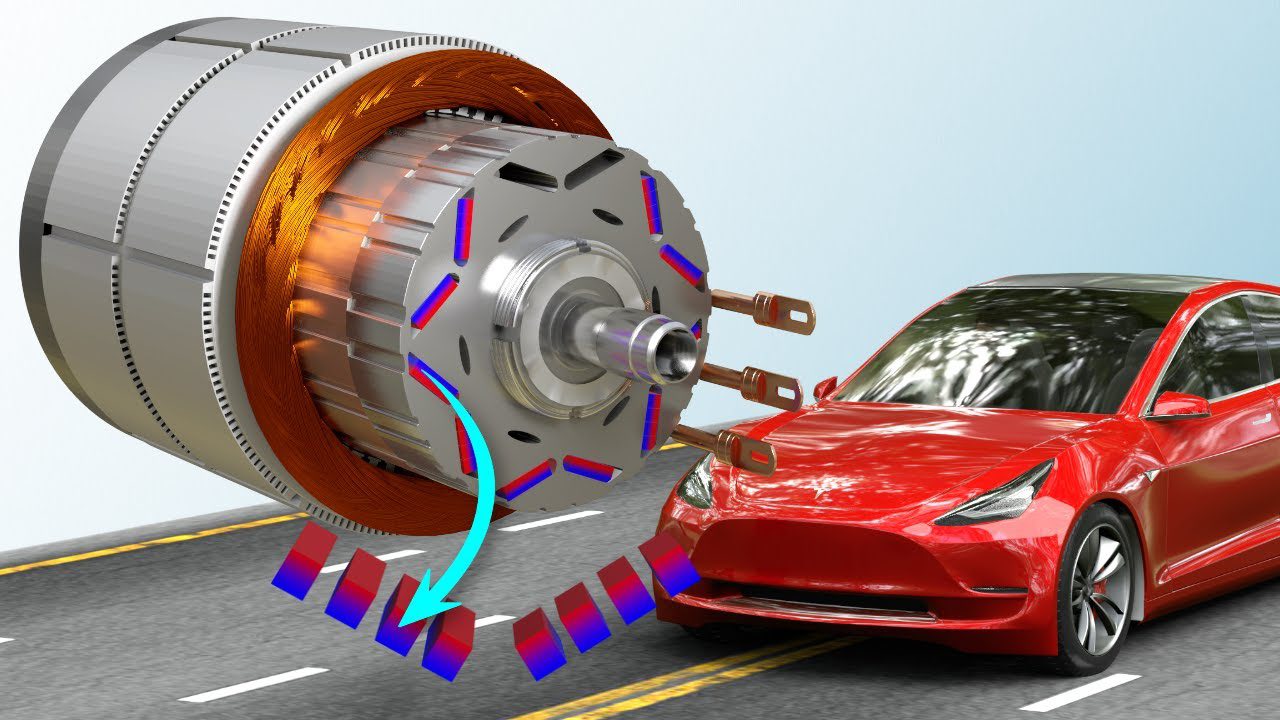

-Động cơ điện (E-Motor): Chuyển đổi điện năng thành cơ năng, sinh nhiệt từ ma sát và dòng điện.

-Bộ sạc (On-board Charger): Xử lý sạc pin từ nguồn điện ngoài, cũng cần làm mát để tránh quá nhiệt.

Mục tiêu là giữ nhiệt độ trong khoảng an toàn (thường 20–40°C cho pin Li-ion) để đảm bảo:

-Hiệu suất sạc/xả ổn định: Nhiệt độ cao làm giảm tốc độ sạc, trong khi thấp làm pin kém hiệu quả.

-Giảm suy giảm hóa học trong tế bào pin: Nhiệt độ vượt 45°C có thể gây phân hủy chất điện phân, giảm tuổi thọ pin xuống dưới 80% sau vài năm sử dụng.

-Tăng tuổi thọ linh kiện bán dẫn trong inverter: Các transistor công suất như IGBT hoặc MOSFET có thể hỏng nếu vượt 100°C.

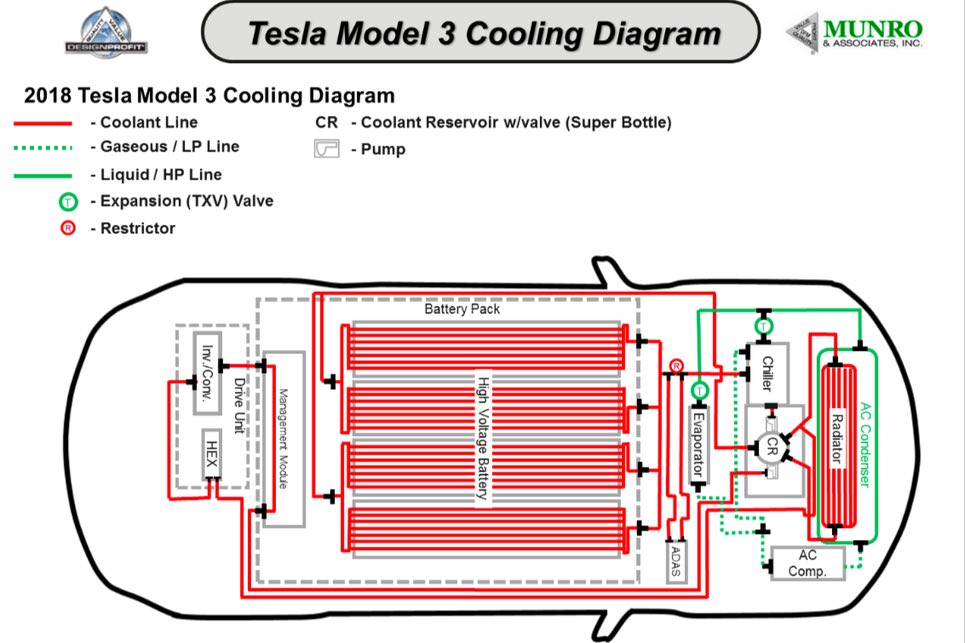

Ví dụ thực tế: Trong Tesla Model 3, hệ thống làm mát tích hợp giúp pin duy trì nhiệt độ ổn định ngay cả khi sạc nhanh Supercharger, cho phép xe đạt phạm vi di chuyển lên đến 500km mà không giảm hiệu suất đáng kể. Ngược lại, Nissan Leaf thế hệ đầu (trước 2018) sử dụng làm mát không khí đơn giản, dẫn đến pin suy giảm nhanh hơn ở khí hậu nóng, với một số trường hợp mất 20-30% dung lượng sau 5 năm.

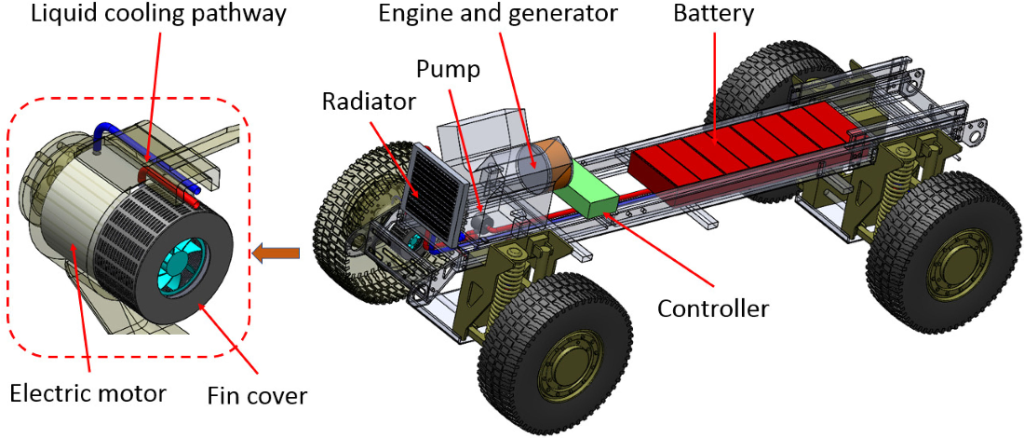

Hệ thống làm mát trong EV thường bao gồm các thành phần chính sau, được kết nối thành một vòng lặp kín hoặc mở tùy phương pháp:

2.1 Bình chứa và chất làm mát (Coolant Reservoir): Chứa chất lỏng làm mát (thường là hỗn hợp nước-glycol hoặc dầu dielectric) để hấp thụ nhiệt.

2.2 Bơm điện (Electric Pump): Đẩy chất làm mát lưu thông qua các kênh làm mát xung quanh pin, motor và inverter.

2.3 Bộ trao đổi nhiệt (Heat Exchanger/Radiator): Làm mát chất lỏng bằng không khí hoặc chất làm lạnh từ hệ thống điều hòa.

2.4 Cảm biến nhiệt độ và bộ điều khiển (Sensors & ECU): Giám sát nhiệt độ thời gian thực và điều chỉnh tốc độ bơm hoặc quạt.

2.5 Kênh làm mát (Cooling Channels/Plates): Các tấm kim loại hoặc ống dẫn tiếp xúc trực tiếp với pin cells, motor stator hoặc inverter modules.

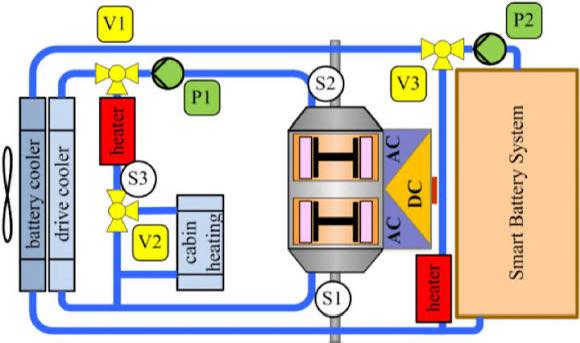

Cấu trúc này có thể tích hợp với hệ thống quản lý nhiệt toàn xe (Thermal Management System – TMS), cho phép tái sử dụng nhiệt thải từ motor để sưởi ấm cabin hoặc pin vào mùa đông.

Ví dụ thực tế: BMW i3 sử dụng cấu trúc làm mát lỏng gián tiếp với các tấm làm mát (cooling plates) bao quanh từng module pin, kết nối với radiator phía trước xe. Hệ thống này giúp pin duy trì dưới 35°C trong điều kiện lái xe đô thị, tăng tuổi thọ pin lên đến 8-10 năm. Trong Rivian R1T, cấu trúc bao gồm bơm nhiệt tích hợp, cho phép chuyển nhiệt giữa pin và cabin, tối ưu hóa năng lượng ở địa hình off-road.

Hệ thống làm mát hoạt động dựa trên nguyên lý truyền nhiệt: hấp thụ nhiệt từ các bộ phận nóng và thải ra môi trường. Quy trình cơ bản bao gồm:

1.3.1 Hấp thụ nhiệt: Chất làm mát hoặc không khí tiếp xúc với bề mặt nóng (pin cells, cuộn dây motor, chip inverter), lấy nhiệt qua đối lưu hoặc dẫn nhiệt.

1.3.2 Lưu thông và trao đổi: Bơm đẩy chất làm mát qua radiator, nơi nhiệt được trao đổi với không khí ngoài hoặc chất lạnh từ máy nén.

1.3.3 Điều khiển thông minh: ECU sử dụng dữ liệu từ cảm biến để điều chỉnh lưu lượng, ví dụ tăng tốc độ bơm khi pin sạc nhanh hoặc motor hoạt động công suất cao.

1.3.4 Tái sử dụng nhiệt (Waste Heat Recovery): Một phần nhiệt thải được dùng để sưởi ấm pin hoặc cabin, giảm tiêu thụ năng lượng.

Nguyên lý này đảm bảo hệ thống không chỉ làm mát mà còn sưởi ấm khi cần, đặc biệt ở nhiệt độ thấp dưới 0°C, nơi pin cần được làm ấm để sạc hiệu quả.

Ví dụ thực tế: Trong Chevrolet Bolt EV, nguyên lý hoạt động dựa trên vòng lặp coolant lỏng, với ECU điều chỉnh dựa trên dữ liệu GPS và dự báo thời tiết. Kết quả, xe có thể duy trì hiệu suất pin ở -10°C mà không mất quá 10% phạm vi di chuyển. Một ví dụ khác là Porsche Taycan, nơi hệ thống làm mát motor sử dụng dầu dielectric để hấp thụ nhiệt nhanh chóng, cho phép xe tăng tốc 0-100km/h chỉ trong 2.8 giây mà không quá nhiệt.

Có nhiều phương pháp làm mát, tùy thuộc vào thiết kế xe và yêu cầu hiệu suất:

1.4.1 Làm mát không khí (Air Cooling): Sử dụng quạt thổi không khí xung quanh các bộ phận. Phương pháp này đơn giản, rẻ tiền nhưng kém hiệu quả ở nhiệt độ cao.

4.2 Làm mát lỏng gián tiếp (Indirect Liquid Cooling): Chất lỏng chảy qua các kênh bên ngoài pin/motor, an toàn và phổ biến.

4.3 Làm mát lỏng trực tiếp (Direct Immersion Cooling): Pin ngập trong chất lỏng dielectric, hiệu quả cao nhưng phức tạp.

4.4 Làm mát vật liệu thay đổi pha (Phase Change Material – PCM): Sử dụng vật liệu hấp thụ nhiệt bằng cách thay đổi pha (rắn-lỏng), kết hợp với các phương pháp khác.

4.5 Làm mát vây (Fin Cooling): Sử dụng vây kim loại để tăng diện tích tản nhiệt, thường cho inverter.

Ví dụ thực tế: Nissan Leaf 2011 sử dụng làm mát không khí thụ động, dẫn đến vấn đề suy giảm pin ở Arizona (Mỹ), nơi nhiệt độ hè vượt 40°C, khiến một số xe mất 40% dung lượng sau 3 năm. Tesla Cybertruck áp dụng làm mát lỏng trực tiếp cho pin 4680 cells, giúp xe kéo tải nặng mà pin chỉ tăng 5-10°C. Hyundai Ioniq 5 kết hợp PCM với liquid cooling, giảm thời gian sạc từ 30% xuống dưới 18 phút ở trạm nhanh.

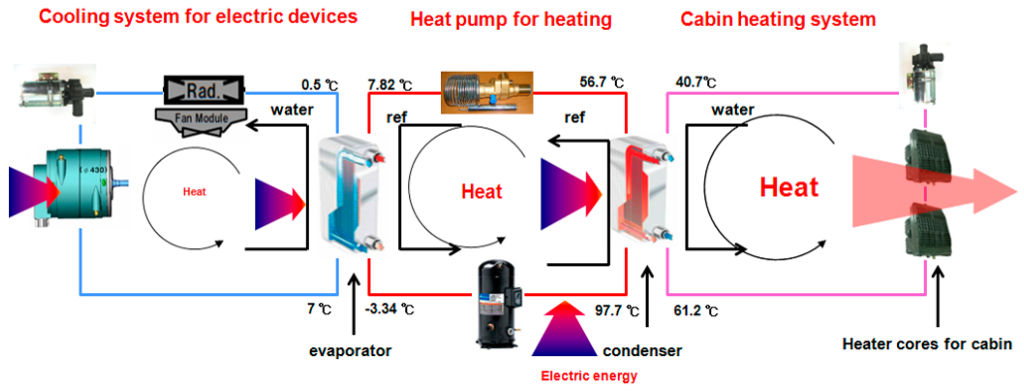

Bơm nhiệt (Heat Pump) là thành phần quan trọng trong TMS, hoạt động như máy điều hòa đảo chiều: làm mát bằng cách hấp thụ nhiệt từ cabin/pin và thải ra ngoài, hoặc sưởi ấm bằng cách lấy nhiệt từ môi trường. Vai trò chính:

5.1 Tiết kiệm năng lượng: So với sưởi ấm bằng điện trở (PTC Heater), bơm nhiệt tiết kiệm 50-70% năng lượng, tăng phạm vi di chuyển 10-30% ở thời tiết lạnh.

5.2 Quản lý nhiệt toàn diện: Tích hợp với coolant loop để làm ấm pin nhanh chóng, tránh giảm hiệu suất sạc.

5.3 Tăng hiệu quả hệ thống: Giảm tải cho pin, kéo dài tuổi thọ bằng cách duy trì nhiệt độ ổn định.

Ví dụ thực tế: Tesla Model Y sử dụng bơm nhiệt Octovalve, giúp xe duy trì phạm vi 500km ở -5°C, tiết kiệm 20% năng lượng so với Model 3 không có bơm nhiệt. Kia EV6 áp dụng bơm nhiệt để tái sử dụng nhiệt từ inverter sưởi ấm cabin, giảm tiêu thụ pin 15% trong mùa đông châu Âu. Nghiên cứu từ MathWorks cho thấy bơm nhiệt tăng phạm vi EV lên 4-33% so với hệ thống truyền thống.
