Động cơ đồng bộ nam châm vĩnh cửu (PMSM) sử dụng trên ô tô điện

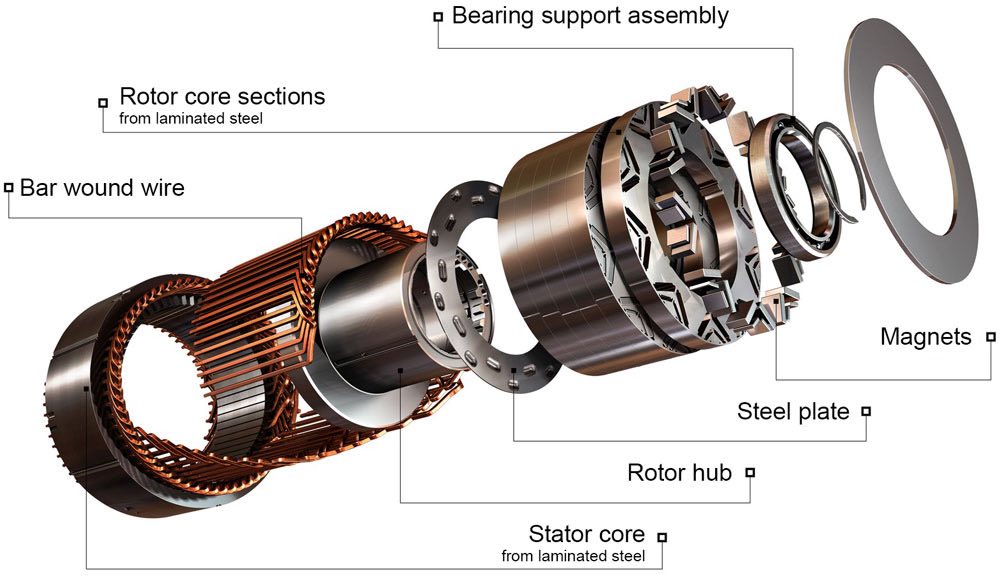

Động cơ đồng bộ nam châm vĩnh cửu (Permanent Magnet Synchronous Motor – PMSM) là loại động cơ điện xoay chiều sử dụng nam châm vĩnh cửu để tạo từ trường, được ứng dụng rộng rãi trong ô tô điện nhờ hiệu suất cao và mật độ công suất lớn. Cấu tạo cơ bản của PMSM bao gồm hai phần chính: stato và roto, với thiết kế tập trung vào việc tối ưu hóa từ thông và giảm tổn hao.

1.1 Stator (Phần tĩnh): Gồm lõi sắt từ làm từ thép silic cán mỏng để giảm tổn hao sắt từ, và cuộn dây ba pha quấn phân bố hoặc tập trung. Cuộn dây được cấp nguồn điện xoay chiều ba pha từ bộ biến tần, tạo ra từ trường quay với tốc độ đồng bộ n_s = 120 f/p, trong đó f là tần số dòng điện (Hz), plà số cặp cực.

1.2 Rotor (Phần quay): Là bộ phận đặc trưng với nam châm vĩnh cửu (thường là neodymium-iron-boron – NdFeB) gắn trên rotor để tạo từ thông cố định. Rotor có thể là hình trụ hoặc có rãnh để đặt nam châm, kết nối với trục quay qua vòng bi. Không có cuộn dây kích từ như động cơ đồng bộ truyền thống, giúp cấu tạo đơn giản và giảm tổn hao đồng.

1.3 Các bộ phận phụ: Bao gồm vỏ máy chống nước/bụi (IP rating cao), cảm biến vị trí roto (như encoder hoặc resolver) để điều khiển chính xác, và hệ thống làm mát (lỏng hoặc khí) để duy trì nhiệt độ dưới 150°C, tránh mất từ nam châm.

Nguyên lý hoạt động dựa trên tương tác giữa từ trường quay của stato và từ trường vĩnh cửu của roto. Dòng điện ba pha trong stator tạo từ trường quay đồng bộ với rotor, sinh ra mô-men xoắn theo công thức T=(3/2)p*Phi_m* I_q*sin(delta), trong đó Phi_m là từ thông nam châm, I_q là thành phần dòng điện vuông pha, delta là góc tải. Rotor quay đồng bộ với từ trường stator, không có trượt như động cơ không đồng bộ, dẫn đến hiệu suất cao và phản ứng nhanh. Khi tải thay đổi, bộ điều khiển điều chỉnh tần số và biên độ dòng điện để duy trì đồng bộ.

PMSM được phân loại dựa trên vị trí nam châm trên rotor:

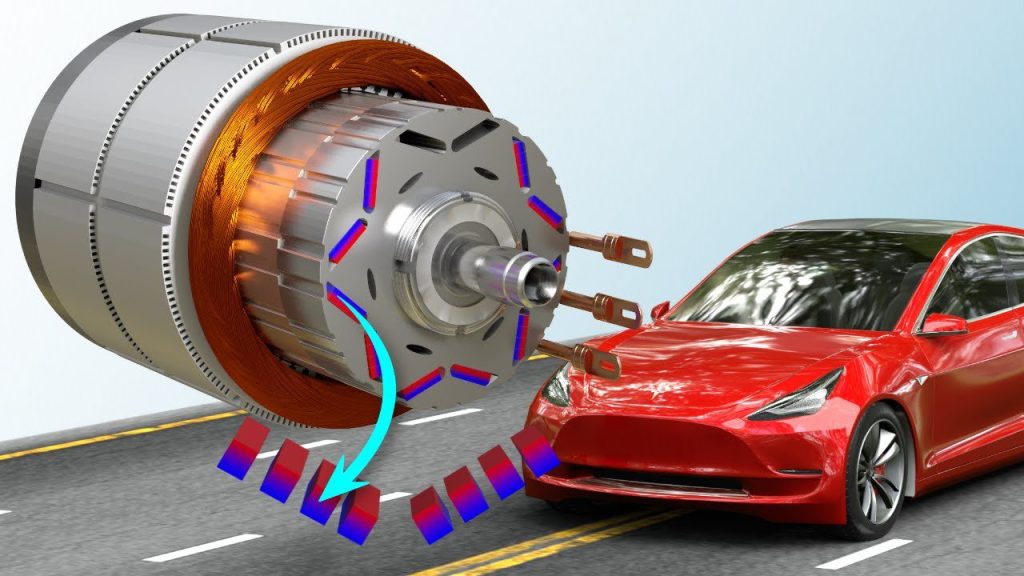

a-IPMSM (Interior Permanent Magnet Synchronous Motor): Nam châm được chôn sâu bên trong roto, thường theo hình chữ V hoặc U. Ưu điểm: Tăng từ trở dọc (reluctance torque) nhờ sự khác biệt giữa trục d (dọc) và q (ngang), cho mô-men cao hơn ở tốc độ cao và khả năng chịu lực ly tâm tốt. Nhược điểm: Sản xuất phức tạp hơn. Phù hợp cho xe điện cần dải tốc độ rộng.

“Sơ đồ cắt ngang của động cơ IPMSM.”

b-SPMSM (Surface Permanent Magnet Synchronous Motor): Nam châm được dán trực tiếp trên bề mặt rotor.

Ưu điểm: Thiết kế đơn giản, từ thông đều, dễ sản xuất, và mô-men chủ yếu từ nam châm (magnet torque).

Nhược điểm: Dễ bị ảnh hưởng bởi lực ly tâm ở tốc độ cao, từ trở thấp hơn. Thường dùng cho ứng dụng tốc độ thấp đến trung bình.

Sự phân loại này cho phép tùy chỉnh PMSM theo yêu cầu cụ thể của ô tô điện, như tăng tốc nhanh hoặc hiệu quả năng lượng cao.

“Sơ đồ cắt ngang của động cơ SPMSM.”

PMSM nổi bật so với các loại động cơ điện khác nhờ hàng loạt ưu điểm, khiến nó trở thành lựa chọn hàng đầu cho hệ thống truyền động ô tô điện hiện đại. Các ưu điểm chính tập trung vào hiệu suất và mật độ công suất, giúp xe điện đạt quãng đường dài hơn và hiệu năng tốt hơn.

2.1 Hiệu suất cao (High Efficiency): PMSM đạt hiệu suất lên đến 90-97%, cao hơn động cơ không đồng bộ (85-92%) và động cơ DC (70-85%). Lý do là sử dụng nam châm vĩnh cửu thay vì cuộn dây kích từ, giảm tổn hao đồng và sắt từ. Không có trượt rotor, năng lượng được chuyển đổi trực tiếp mà không lãng phí nhiệt. Trong ô tô điện, hiệu suất cao giúp tiết kiệm pin, tăng quãng đường di chuyển lên đến 20-30% so với các loại khác. Ví dụ, ở chế độ tải định mức, PMSM duy trì hiệu suất trên 95% trong dải tốc độ rộng (0-15.000 vòng/phút).

2.2 Mật độ công suất lớn (High Power Density): Với nam châm mạnh, PMSM cung cấp công suất lớn trong kích thước nhỏ gọn, thường đạt 5-10 kW/kg, cao gấp đôi động cơ không đồng bộ. Điều này cho phép tích hợp động cơ vào bánh xe (in-wheel) hoặc giảm trọng lượng xe tổng thể, cải thiện độ bám đường và ổn định. Mô-men xoắn cao ngay từ tốc độ thấp (lên đến 500-1000 Nm) mà không cần hộp số phức tạp, giúp xe tăng tốc mượt mà (0-100 km/h dưới 4 giây ở nhiều mẫu cao cấp).

Các ưu điểm khác bao gồm: Độ ồn thấp (dưới 70 dB), độ bền cao (tuổi thọ >200.000 km mà không cần bảo dưỡng lớn), và khả năng tái tạo năng lượng tốt khi phanh. Tuy nhiên, nhược điểm là chi phí cao do nam châm đất hiếm và nhạy cảm với nhiệt độ cao (có thể mất từ nếu vượt 180°C). Để khắc phục, các nhà sản xuất sử dụng nam châm ít đất hiếm hơn hoặc hệ thống làm mát tiên tiến. Tổng thể, những ưu điểm này làm PMSM lý tưởng cho xe điện, góp phần thúc đẩy chuyển đổi xanh trong ngành ô tô.

Điều khiển vector hay Field-Oriented Control (FOC), là phương pháp điều khiển tiên tiến cho PMSM, cho phép tách biệt điều khiển từ thông và mô-men xoắn, tương tự động cơ DC. FOC sử dụng toán học để chuyển đổi hệ tọa độ, tối ưu hóa hiệu suất và phản ứng động.

Nguyên lý cơ bản: Dòng điện ba pha (Ia, Ib, Ic) trong stato được chuyển đổi sang hệ tọa độ hai pha cố định (α-β) qua phép biến đổi Clarke, rồi sang hệ tọa độ quay đồng bộ (d-q) qua phép biến đổi Park. Trong hệ d-q:

-Thành phần Id (dọc): Điều khiển từ thông, thường đặt Id=0 ở SPMSM để tối ưu hoặc Id âm ở IPMSM để tăng reluctance torque.

-Thành phần Iq (ngang): Điều khiển mô-men xoắn, ( T = (3/2) p (\Phi_m Iq + (Ld – Lq) Id Iq) ), với Ld, Lq là điện cảm dọc và ngang.

Quá trình FOC bao gồm:

1. Đo lường: Cảm biến đo dòng điện, vị trí roto (θ) và tốc độ.

2. Biến đổi: Chuyển Ia, Ib, Ic sang Id, Iq.

3. Điều khiển PI: So sánh Id, Iq tham chiếu với giá trị thực, sử dụng bộ điều khiển tỷ lệ-tích phân (PI) để tạo điện áp Vd, Vq.

4. Biến đổi ngược: Chuyển Vd, Vq sang Va, Vb, Vc qua Park và Clarke ngược, rồi dùng PWM (Pulse Width Modulation) để cấp cho biến tần.

5. Vòng lặp: Lặp lại để duy trì đồng bộ.

FOC cho phép PMSM hoạt động mượt mà ở dải tốc độ rộng, giảm rung động và tăng hiệu suất lên 5-10%. Trong ô tô điện, FOC tích hợp với bộ điều khiển xe (ECU) để xử lý tải thay đổi nhanh chóng, như tăng tốc hoặc phanh tái tạo. Phương pháp này đòi hỏi vi xử lý mạnh nhưng đã phổ biến nhờ chip giá rẻ.

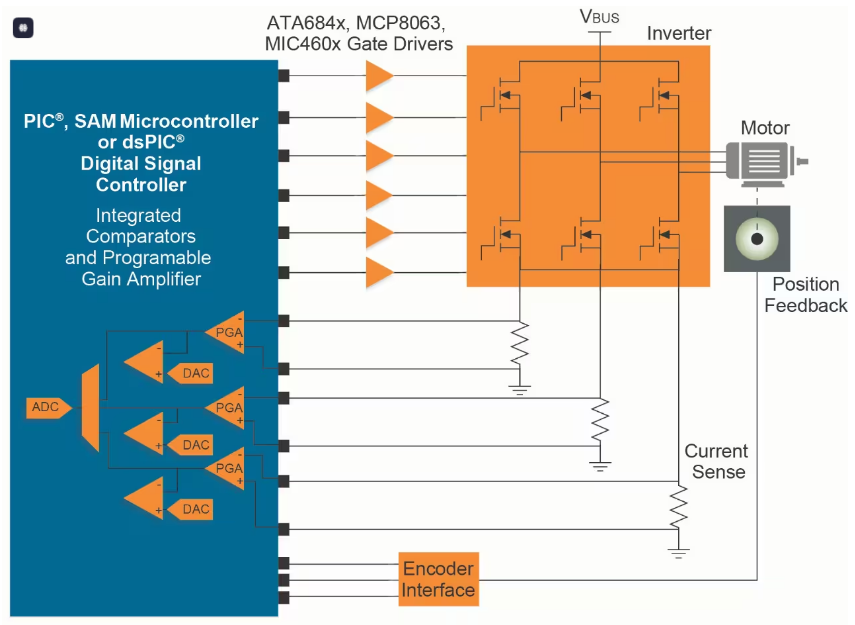

“Sơ đồ khối điều khiển FOC cho PMSM.”

PMSM được áp dụng rộng rãi trong ô tô điện hiện đại nhờ ưu điểm vượt trội, chiếm hơn 70% thị trường động cơ xe điện toàn cầu. Các nhà sản xuất lớn tích hợp PMSM để đạt hiệu suất cao, quãng đường dài và trải nghiệm lái tốt.

4.1 Tesla: Tesla chuyển sang sử dụng PMSM từ Model 3 năm 2017, thay thế động cơ không đồng bộ ở các mẫu trước.

Model 3 sử dụng PMSM ở trục sau, công suất lên đến 211 kW, mô-men 510 Nm, giúp tăng tốc 0-100 km/h trong 3.1 giây và quãng đường 602 km. Tesla cũng phát triển PMSM không dùng đất hiếm để giảm chi phí và phụ thuộc nguồn cung. Các mẫu như Model Y và Cybertruck cũng áp dụng PMSM để tối ưu hiệu suất.

4.2 Audi e-tron: Mặc dù Audi e-tron chủ yếu sử dụng động cơ không đồng bộ (induction motors) với công suất 300 kW, nhưng các mẫu mới hơn như Q4 e-tron và Q8 e-tron tích hợp PMSM để tăng hiệu quả. Ví dụ, Q4 e-tron dùng PMSM 125 kW ở trục sau, hỗ trợ quattro điện. Điều này giúp quãng đường lên đến 500 km và hiệu suất cao hơn.

4.3 Porsche Taycan: Porsche Taycan sử dụng hai PMSM (permanently excited synchronous machines), một ở mỗi trục, với công suất tổng lên đến 560 kW ở phiên bản Turbo S. Mô-men 1050 Nm cho phép tăng tốc 0-100 km/h trong 2.8 giây. Thiết kế PMSM với hộp số hai cấp ở trục sau tối ưu hóa cho tốc độ cao (lên đến 260 km/h) và tái tạo năng lượng.

Các ứng dụng khác bao gồm Nissan Leaf (PMSM 110 kW), BMW iX (PMSM kép 385 kW), và VinFast VF8 (PMSM 300 kW). PMSM thúc đẩy sự phát triển xe điện, với xu hướng tích hợp AI để điều khiển thông minh hơn, giảm tiêu thụ năng lượng và tăng an toàn. Trong tương lai, PMSM sẽ tiếp tục thống trị nhờ công nghệ nam châm tiên tiến và chi phí giảm.
