Hệ thống quản lý Pin BMS trên xe BMW i3

Đo điện áp, dòng điện, nhiệt độ từng cell pin để phát hiện bất thường

Cảm biến là “mắt và tai” của BMS, thu thập dữ liệu thời gian thực từ từng cell pin để phát hiện các bất thường. Chúng bao gồm ba loại chính: cảm biến điện áp, dòng điện và nhiệt độ.

1.1. Cảm biến điện áp: Thường sử dụng bộ chuyển đổi tương tự-số (ADC) tích hợp trong chip giám sát cell (như AFE – Analog Front End). Chúng đo điện áp của từng cell với độ chính xác cao (thường ±1 mV) để tránh tình trạng quá áp (overvoltage >4.2V) hoặc dưới áp (undervoltage <2.5V). Trong bộ pin lớn, cảm biến này được lắp đặt song song với mỗi cell để giám sát độc lập, giúp phát hiện sự không đồng đều giữa các cell.

1.2. Cảm biến dòng điện: Sử dụng hiệu ứng Hall (Hall effect) hoặc shunt resistor để đo dòng điện sạc/xả. Cảm biến Hall effect phổ biến trong xe điện vì không tiếp xúc trực tiếp, giảm tổn hao và tăng độ an toàn, với phạm vi đo lên đến hàng trăm ampere. Ví dụ, trong quá trình sạc nhanh, cảm biến này theo dõi dòng điện để ngăn chặn quá tải (overcurrent). Dưới đây là hình ảnh một cảm biến Hall effect điển hình:

“Cảm biến dòng điện Hall effect sử dụng trong BMS.”

1.3. Cảm biến nhiệt độ: Sử dụng thermistor NTC (Negative Temperature Coefficient) hoặc PTC (Positive Temperature Coefficient) để đo nhiệt độ tại các điểm nóng như giữa các cell hoặc bề mặt pack. Nhiệt độ hoạt động lý tưởng dưới 60°C; nếu vượt quá, BMS kích hoạt làm mát. Cảm biến này thường được lắp đặt ở nhiều vị trí để tạo bản đồ nhiệt độ toàn bộ pin, giúp phát hiện sớm các điểm nóng cục bộ có thể dẫn đến thermal runaway.

Các cảm biến hoạt động liên tục với tần suất cao (thường 10-100 Hz), truyền dữ liệu đến MCU qua bus nội bộ. Độ chính xác của cảm biến là yếu tố then chốt, vì lỗi đo có thể dẫn đến ước lượng sai lệch về trạng thái pin.

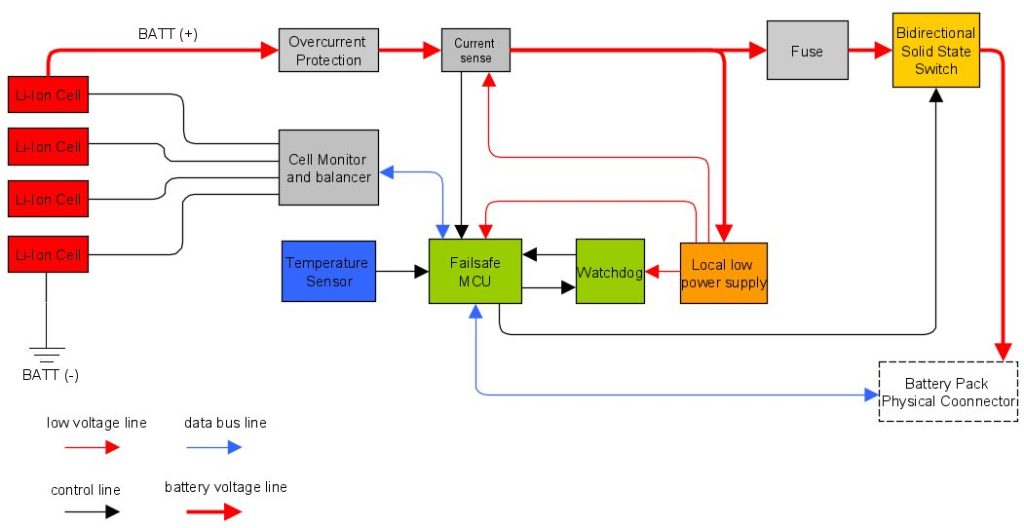

Bộ xử lý trung tâm tính toán trạng thái pin (SOC, SOH), thực hiện thuật toán điều khiển

MCU là “bộ não” của BMS, xử lý dữ liệu từ cảm biến và thực hiện các thuật toán phức tạp. Thường sử dụng vi điều khiển dựa trên kiến trúc ARM (như STM32 hoặc TI MSP430), MCU có khả năng xử lý thời gian thực với tốc độ cao (lên đến 100 MHz) và tích hợp các ngoại vi như ADC, PWM và giao tiếp serial.

Chức năng chính của MCU bao gồm:

a-Tính toán trạng thái pin: Ước lượng SOC (State of Charge) và SOH (State of Health) dựa trên dữ liệu đầu vào.

b-Thực hiện thuật toán điều khiển: Kích hoạt cân bằng cell, bảo vệ và giao tiếp.

c-Xử lý lỗi: Phát hiện và ghi log các sự cố, đồng thời kích hoạt chế độ an toàn (failsafe mode).

Trong BMS phân tán, mỗi module có MCU riêng để giảm tải cho MCU chính. MCU thường chạy trên hệ điều hành thời gian thực (RTOS) như FreeRTOS để đảm bảo ưu tiên nhiệm vụ cao.

Giao thức kết nối BMS với các hệ thống xe khác, truyền dữ liệu thời gian thực. CAN là giao thức giao tiếp tiêu chuẩn trong xe điện (theo ISO 11898), cho phép BMS trao đổi dữ liệu với các hệ thống khác như ECU (Engine Control Unit), bộ sạc và hệ thống an toàn. CAN hỗ trợ tốc độ lên đến 1 Mbps, chịu lỗi cao và truyền dữ liệu thời gian thực mà không cần host chính.

Trong BMS, CAN truyền các thông số như SOC, nhiệt độ và cảnh báo lỗi đến bảng điều khiển xe. Ví dụ, nếu pin quá nóng, BMS gửi lệnh qua CAN để giảm công suất động cơ. CAN bus thường được thiết kế với hai dây xoắn (CAN-H và CAN-L) để giảm nhiễu điện từ, đảm bảo độ tin cậy trong môi trường xe điện đầy nhiễu.

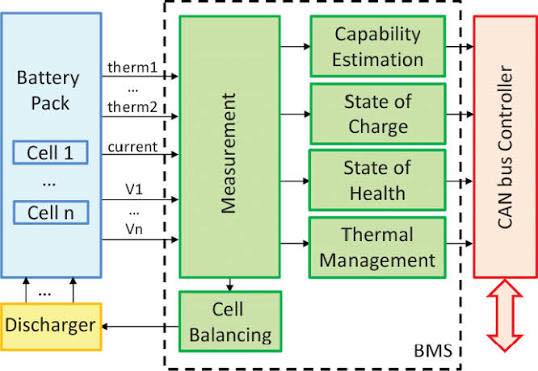

Bao gồm thuật toán giám sát, bảo vệ (quá áp, quá dòng), và cân bằng cell

Phần mềm BMS được viết bằng C/C++ và cấu trúc theo lớp: lớp driver (giao tiếp phần cứng), lớp ứng dụng (thuật toán) và lớp giao tiếp (CAN, UART). Nó bao gồm:

-Thuật toán giám sát: Xử lý dữ liệu cảm biến để tính toán thông số.

-Bảo vệ: Kích hoạt ngắt mạch nếu phát hiện bất thường.

-Cân bằng cell: Điều khiển chuyển năng lượng giữa các cell.

Phần mềm thường tích hợp watchdog timer để phát hiện treo hệ thống và hỗ trợ cập nhật OTA (Over-The-Air) cho các xe điện hiện đại.

BMS có thể là tập trung (một MCU quản lý toàn bộ), phân tán (MCU riêng cho từng module, giảm dây dẫn) hoặc mô-đun (kết hợp linh hoạt). Trong xe điện, BMS ngăn chặn cháy nổ bằng cách ngắt mạch chính (contactor) khi phát hiện nguy hiểm, đảm bảo an toàn theo tiêu chuẩn như ISO 26262.

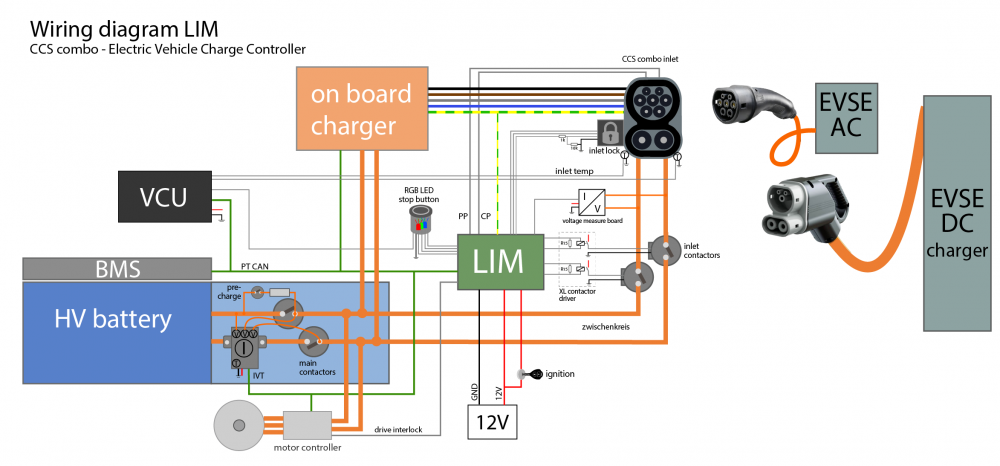

7.3 BMW i3: BMS mô-đun với pin prismatic và tích hợp CAN cho giao tiếp

BMW i3, ra mắt từ 2013 và ngừng sản xuất năm 2022 nhưng vẫn được sử dụng rộng rãi đến 2025, nổi bật với BMS mô-đun (modular BMS) được thiết kế cho battery pack sử dụng cell prismatic (hình lăng trụ) từ Samsung SDI, với hóa chất Lithium Manganese Oxide (LMO) hoặc Nickel Manganese Cobalt (NMC). Battery pack có dung lượng từ 22 kWh (thế hệ đầu) đến 42 kWh (i3 120 Ah 2021), cấu hình 96s1p hoặc tương tự, với trọng lượng pack khoảng 230-300 kg tùy phiên bản. Thiết kế mô-đun cho phép dễ dàng mở rộng hoặc thay thế, phù hợp với triết lý bền vững của BMW.

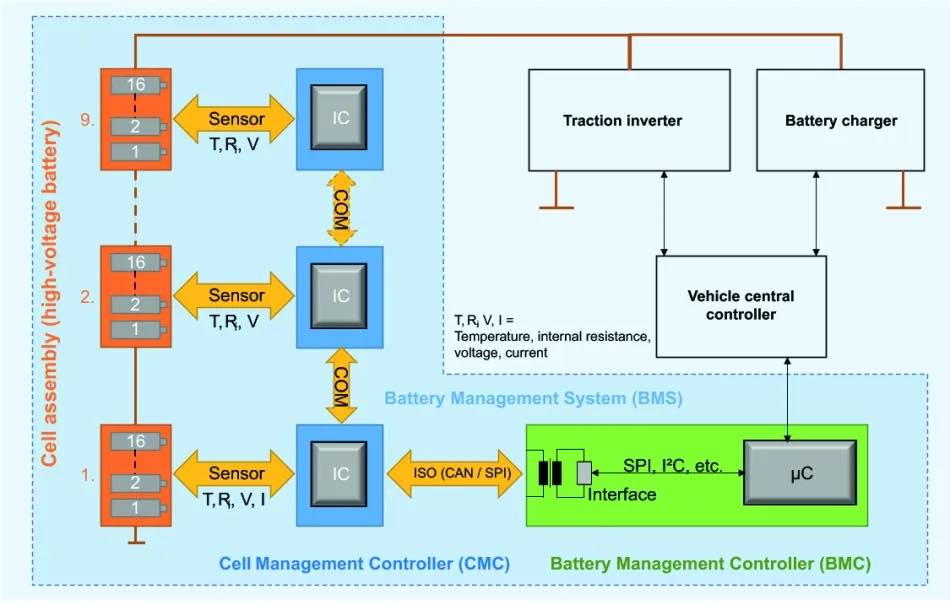

BMS sử dụng các bo mạch giám sát cell với chip LTC (Linear Technology Corporation), bao gồm một chip quản lý chính và một chip an toàn dự phòng để theo dõi điện áp, nhiệt độ và dòng điện. Một tính năng tiên tiến là tích hợp giao tiếp CAN bus cho kết nối giữa các module và hệ thống trung tâm, đảm bảo truyền dữ liệu thời gian thực đến ECU (Electronic Control Unit) của xe. Trong một số phiên bản concept, BMW thử nghiệm wireless BMS sử dụng mạng mesh (SmartMesh) để giảm dây nối, tăng độ linh hoạt và giảm trọng lượng, mặc dù phiên bản sản xuất chủ yếu dùng wired CAN. BMS nhấn mạnh độ bền với các chức năng bảo vệ chống sốc điện, quá nhiệt và ngắn mạch, kết hợp làm mát chất lỏng để duy trì hiệu suất cao (tăng tốc 0-100 km/h trong 7-8 giây).

Về bảo trì dễ dàng, BMS hỗ trợ chẩn đoán qua OBD-II, cho phép kỹ thuật viên đọc lỗi và cập nhật firmware mà không cần tháo pack. Ước lượng SOH dựa trên dữ liệu lịch sử giúp dự báo tuổi thọ pin lên đến 8 năm hoặc 100.000 dặm với ít suy giảm (dưới 20%). So với các đối thủ, i3 tập trung vào tính bền vững, với pin dễ tái chế và tích hợp vào các dự án second-life như lưu trữ năng lượng. Theo các thông số kỹ thuật, BMS còn hỗ trợ hybrid synchronous electric motor với chức năng hồi sinh năng lượng (regenerative braking), tối ưu hóa phạm vi di chuyển lên đến 300-400 km tùy model. Tổng thể, thiết kế này làm cho i3 trở thành ví dụ điển hình về BMS cân bằng giữa hiệu suất và dễ bảo trì trong môi trường đô thị.
